Генераторы высоких частот

К таким генераторам относятся устройства генераторы синусоидальной формы.

30кГц – 30мГц. (50кГц – 100мГц).

Например: генератор Гч-158 10кГц – 99мГц

Гч-18 10кГц – 35мГц.

Колебательные цепи выполняются на сосредоточенных параметрах.

Структурная схема ГВЧ.

Генератор собран чаще все на пентоде с электронной связью. Это уменьшает влияние внешних цепей и нагрузки. Резонансный усилитель его частота изменяется вместе с частотой генератора. Иногда для получения равномерного усиления ставят АРУ

Модуляция – всегда может быть внутренней и внешней. После первого аттенюатора ослабление до 20дБ, а поле второго до 100-120 дБ.

Измерительные генераторы применяются для настройки приемников в соответствующим диапазоне. Если приемник УВК (ультра короткий волновой), то диапазон генератора повышают до 100 или 250 мГц (генератор ИМ модуляции).

Генераторы СВЧ.

Разделяются на две группы.

1) До 10 ГГц. – это Дц в сантиметровые волны.

2) От 10 ГГц до 80 ГГц. – это сантиметровые и миллиметровые волны.

В первых используются коаксиальные волноводы. Во вторых, волноводный.

Такое деление обусловлено тем, что в диапазоне до 10 ГГц используют для резонаторов, отрезки коаксиальных линий. Во вторых объемные резонаторы. На частоте выше 10 ГГц применяют отражательные клистроны с внутренним модулятором. Грубая настройка осуществляется деформацией резонатора, а точная настройка электрическим методом (настройка на отражателях).

Перекрытие К_п

Для первого случая: К_п=1,3 ÷ 1,4

Для второго случая: К_п=1,02 ÷ 1,05

На частоте до 10 ГГц используется маячковые лампы, клистроны с внешним коаксиальным резонатором.

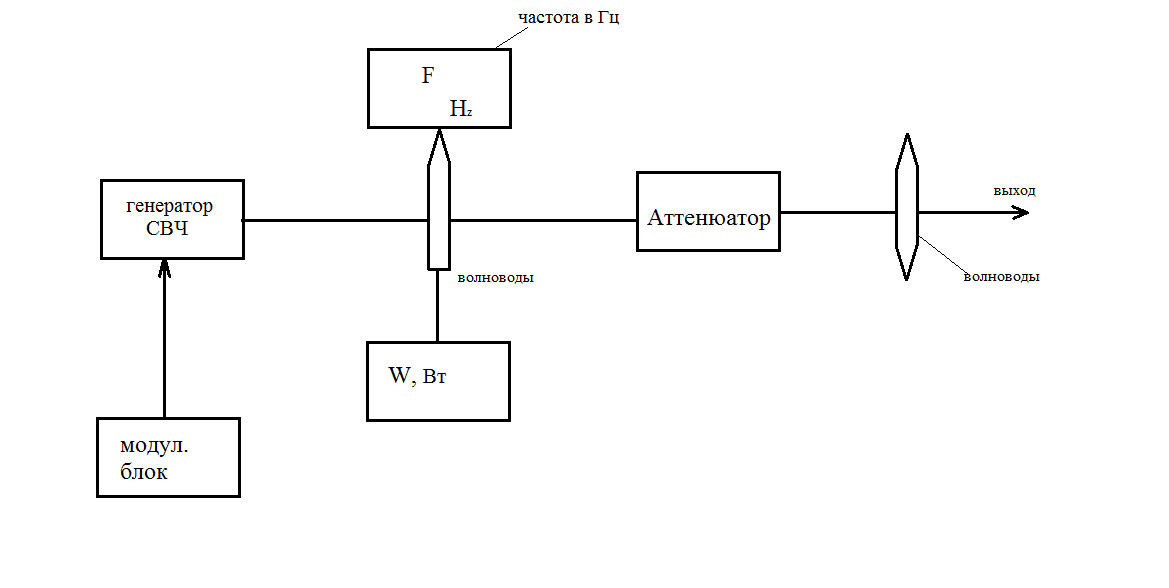

Структурная схема Гч – 83.

Диапазон 7,5 – 10,5 ГГц.

Погрешность установки - 0,5%

Выходная мощность – 10^-15 ÷ 10^-3

R_вых – 50 Ом

Модуляция АИМ, ИМ, АМ.

Генераторы шумовых сигналов.

Вырабатывают флуктуационные напряжения с определенными вероятностными характеристиками. Они применяются для предельной чувствительности усилителей приемников и исследование помехоустойчивости.

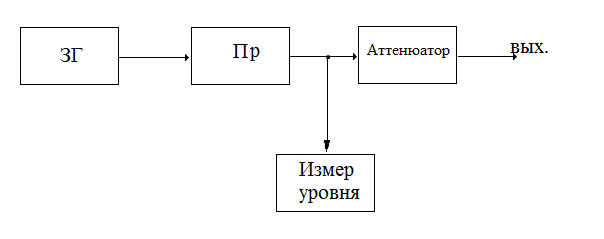

Структурная схема.

ЗГ – задающий генератор

Пр – преобразователь

Измеритель уровня.

Задающий генератор – это первичный источник шума, который должен обладать большим напряжением в заданном диапазоне частот.

ЗГ можно выполнить на следующих элементах.

1. Резистор: - формула Найквиста.

Распределение мощности в полосе почти равномерное.

Недостатки: малая генерируемая мощность.

2. Вакуумные диоды – работать должны в режиме насыщения, используется дробовой эффект, то есть неравномерность вылета электронов с поверхности катода.

Достоинства: широкая полоса генерируемых частот до 300 – 400 МГц.

3. n/n приборы. В них шум обусловлен рекомбинацией электронов и дырок и прерывистостью эмиссий носителей. Различают двойной шум и n/n шум НЧ до 1кГц.

Достоинства: малое потребление тока, малые габариты, отсутствие накала.

Недостатки: значительный разброс параметров.

4. Фотоэлектронный умножитель. Шум обусловлен дробовым эффектом фетотока, поскольку поток умножается, добавляется еще шум вторичных электронов. Изменяя освещенность фотокатода можно регулировать мощность шума. Частота до 6МГц.

5. Газоразрядные трубки. Источники шума на СВЧ. Используется разряд газа. Разряд сопровождается очень широкополосные шумом.

Преобразователи – это усилители, нелинейных устройства гетеродинные перенос части спектра, фильтры: усилители имеют широкий динамический диапазон, чтобы не искажать значения распределения.

Нелинейные устройства служат для преобразования исходного значения распределения в требуемый.

Измерители уровня – это квадратичные детекторы.
