Ротор насоса

Ротор (рисунок 2.106) лопастного насоса представляет собой отдельную сборочную единицу, которая в значительной мере определяет экономичность, надежность и долговечность работы насоса.

Рисунок 2.106 – Ротор многоступенчатого насоса

Базовой деталью ротора является обычно двухопорный вал, на котором устанавливают рабочие колеса, защитные втулки, полумуфту и другие мелкие детали, закрепленные на валу. При консольной конструкции ротора (рисунок 2.107,а) рабочее колесо располагают на конце вала и фиксируют на нем в осевом направлении гайкой, которая одновременно является обтекателем.

В одноступенчатых насосах с проходным валом (рисунок 2.107,б) рабочее колесо обычно устанавливают на равном расстоянии от опор. В многоступенчатых насосах (рисунок 2.107,в,г) расположение комплекта колес зависит от конструктивной схемы насоса. Рабочие колеса ступеней упираются в буртик вала и через втулки круглыми гайками фиксируются в осевом направлении.

В насосах, перекачивающих горячие жидкости, между комплектом рабочих колес и упорной втулкой предусматривают зазор 0,5–1,0 мм для компенсации тепловых расширений деталей ротора.

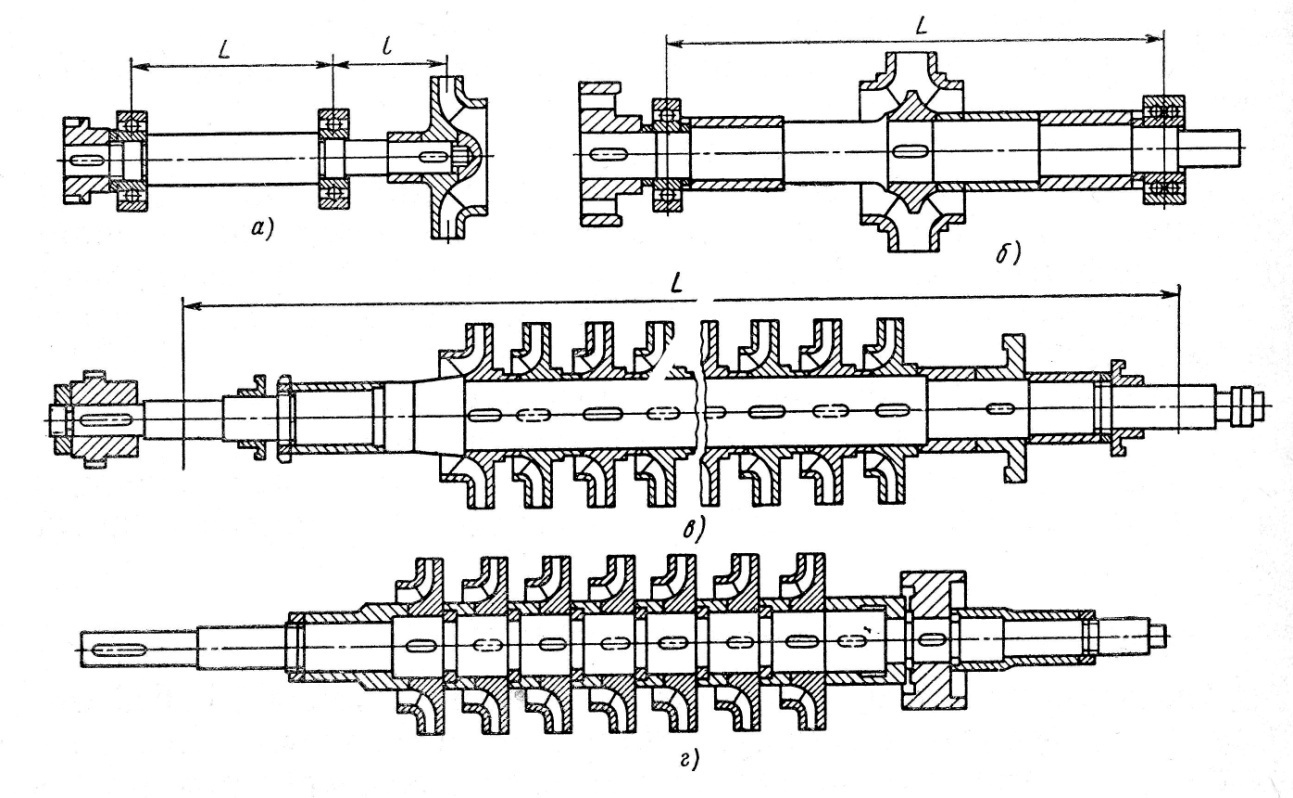

а – ротор консольного насоса; в – ротор однопролетного одноступенчатого насоса;

в, г – роторы многоступенчатых однопролетных насосов

Рисунок 2.107 – Роторы насосов

Защитные втулки либо навинчивают на вал, либо поджимают в осевом направлении круглыми гайками.

На приводном конце вала, имеющем цилиндрическую или коническую форму, устанавливают полумуфту, которая в осевом направлении может фиксироваться круглой гайкой. Большинство деталей ротора посажены на вал на шпонках. Детали, устанавливаемые без шпоночного соединения, должны быть надежно закреплены от проворачивания.

В зависимости от конструктивной схемы насоса роторы бывают с односторонним (входные воронки рабочих колес направлены в одну сторону) и симметричным расположением рабочих колес.

В последнем случае рабочие колеса попарно раздвинуты входными воронками в противоположные стороны.
