Инструментарий и технологии для установления

последовательности работ

· Метод предшествования (PDM – Precedence Diagramming Method). Это метод построения сетевой диаграммы (графика) проекта с использованием узлов для представления работ и соединением их стрелками для показа зависимостей. На рис. 3.3. изображена простая сетевая диаграмма проекта, полученная с использованием PDM. Данный метод также носит название «Работа в узле» и используется большинством программных пакетов управления проектами. PDM может осуществляться вручную или при помощи компьютера.

В метод входят четыре типа зависимостей или отношений предшествования.

§ «Начало после окончания». Это стандартная последовательность, при которой предшествующая работа должна завершиться до начала последующей.

Рис. 3.3. Сетевая логическая диаграмма, выполненная

по методу предшествования

§ «Начало после начала». Это наиболее общая последовательность при моде­лировании работ, которые должны выполняться одновременно. В этом случае не требуется завершения предшествующей работы до начала последующей. Для ее начала необходимо, чтобы предшествующая работа только началась.

§ «Окончание после окончания». Этот тип зависимости также используется для моделирования параллельных работ. В этом случае окончание последующей работы контролируется окончанием работы предшественницы.

§ «Окончание после начала». Этот тип зависимости используется довольно редко и применяется, прежде всего, для работ, выполняемых вахтовым методом.

В методе предшествования наиболее часто используемым типом логических отношений является зависимость «начало после окончания». Использование отношений остальных типов совместно с программным обеспечением управления проектами может привести к неожиданным результатам, поскольку данные отношения не являются широко применяемыми.

· Метод построения стрелочных диаграмм (ADM – Arrow Diagramming Method). Это метод построения сетевых диаграмм (графиков) проекта с использованием стрелок для изображения работ, а соединение стрелок в узлах показывает зависимости. На рис. 3.4. показана простая сетевая диаграмма, созданная с помощью ADM. Метод также носит название «Работа по стрелке» (АОА – activity - on - arrow) и, хотя не так широко распространен, как PDM, но еще используется в некоторых прикладных сферах.

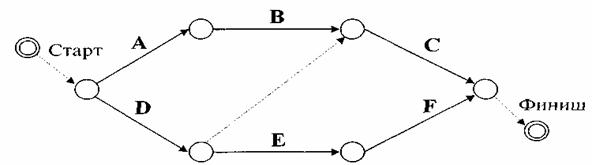

Рис. 3.4. Сетевая диаграмма, выполненная по методу стрелочных диаграмм

Этот метод использует только отношения типа «начало после окончания» и может потребовать применения фиктивных работ для правильного определения всех логических отношений. ADM может быть осуществлен либо вручную, либо с применением компьютера.

· Методы построения условных диаграмм (графиков). Такие методы построения графиков, как GERT (Graphical Evaluation and Review Technique -техника графической оценки и обзора) или модели динамики систем, допускают непоследовательные действия, такие как циклы (например, тест может осуществляться неоднократно) или условные ветви (например, может потребоваться дополнительное проектирование, только если при проверке будут обнаружены ошибки). Ни в PDM, ни в ADM не предусмотрены циклы и условные ветви.

· Сетевые шаблоны (схемы). Стандартизованные сети могут быть использованы для облегчения подготовки сетевых диаграмм (графиков) проекта. Они могут включать весь проект целиком или его части. Части сети обычно называются подсетями или фрагментами сети. Подсети особенно полезны, когда в проекте представлены несколько идентичных или почти идентичных работ, например, настилка полов в офисах здания, клинические испытания в фармацевтическом исследовательском проекте или модули программы при создании программного обеспечения.

Результаты установления последовательности работ

· Сетевая диаграмма (график) проекта. Сетевая диаграмма (график) проекта - это схематическое изображение работ проекта и логических отношений (зависимостей) между ними.На рис. 3.3. и 3.4. изображены два разных подхода к построению сетевой диаграммы (графика) проекта. Этот график может быть создан вручную или при помощи компьютера. Он может включать все детали проекта или включать одну или несколько суммарных работ. К диаграмме должно быть приложено суммарное описание, освещающее основной подход к определению последовательности. Все нестандартные последовательности должны быть полностью описаны.

Сетевую диаграмму (график) проекта часто ошибочно называют графиком PERT (Program Evaluation and Review Technique -техники обзора и оценки программы). График PERT - это особый тип сетевой диаграммы (графика) проекта, который в настоящее время используется редко.

· Изменения и дополнения к списку работ. Почти так же, как процесс определения работ может модифицировать структуру декомпозиции видов деятельности, создание сетевой диаграммы (графика) проекта может определить случаи, когда требуется разделить или каким-либо иным способом переопределить работу для построения правильного логического отношения.
