Вопрос 3 Конструкция бака трансформатора

Бак масляного трансформатора представляет собой резервуар для масла, внутри которого устанавливается активная часть трасформатора. Бак является также опорной конструкцией, на которой устанавливаются все основные узлы трансформатора (навесная система охлаждения, вводы совместно с трансформаторами тока, устройства регулирования напряжения, расширитель и т.д.). Для увеличения поверхности охлаждения трансформатора баки изготовляют ребристыми, вваривают в них трубы или снабжают съемными радиаторами (только у трансформаторов мощностью до 25 кВ-А стенки бака гладкие). Радиаторы присоединяют к стенкам бака патрубками со специальными радиаторными кранами. У верхнего торца бака к его стенкам приваривают раму из угловой или полосовой стали, к которой крепят крышку на прокладках из маслоупорной резины.
В нижней части бака всех типов трансформаторов имеется кран для взятия пробы и слива масла, а в его днище (в трансформаторах мощностью выше 100 кВ-А) — пробка для спуска осадков после слива масла через кран. Второй кран устанавливают на крышке бака, через который заливают в него масло. Оба крана служат одновременно для присоединения к ним маслоочистительных аппаратов.
К дну баков трансформаторов массой выше 800 кг приваривают тележку с поворотными катками, конструкция крепления которых позволяет изменять направление передвижения трансформаторов с поперечного на продольное. Для подъема трансформатора на баке имеется четыре кольца-рыма. Активная часть поднимается за скобы в верхних консолях магнитопровода.
На крышке бака размещены вводы, расширитель и защитные устройства (выхлопная предохранительная труба, реле давления, газовое реле, пробивной предохранитель). К стенкам бака приваривают подъемные крюки, прикрепляют манометрический сигнализатор (у трансформаторов мощностью свыше 1000 кВ- А) и устанавливают фильтры.

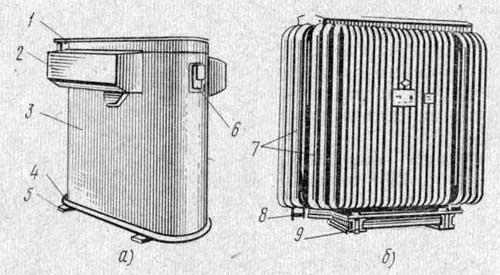

а—гладкостенный бак, б — трубчатый бак;

1 — рама, 2 — кожух для защиты вводов, 3 — корпус бака, 4 — днище, 5 — пластина, 6 — крюк для подъема трансформатора, 7 — циркуляционные трубки, 8 — маслосливной кран, 9 — тележка.
