Лабораторная работа №7. Настройка протокола RIP в корпоративной сети

Создайте схему, представленную на рис.6.2.

Рис.6.2. Схема сети.

В четырех сетях: 11.0.0.0/8, 12.0.0.0/8, 13.0.0.0/8 и 14.0.0.0/8 установлены компьютеры с адресами:

Comp1 – 11.0.0.11, маска 255.0.0.0

Comp2 – 12.0.0.12, маска 255.0.0.0

Comp3 – 13.0.0.13, маска 255.0.0.0

Comp4 – 14.0.0.14, маска 255.0.0.0

Между ними находится корпоративная сеть с шестью маршрутизаторами.

На маршрутизаторах заданы следующие интерфейсы:

Таблица 6.1.

Маршрутизатор	Интерфейс 1	Интерфейс 2	Интерфейс 3
Router1	11.0.0.1/8	21.0.0.1/8	31.0.0.1/8
Router2	21.0.0.2/8	51.0.0.2/8
Router3	12.0.0.3/8	61.0.0.3/8	51.0.0.3/8
Router4	31.0.0.4/8	81.0.0.4/8	13.0.0.4/8
Router6	61.0.0.6/8	81.0.0.6/8	14.0.0.6/8

Настройте маршрутизацию по протоколу RIP на каждом из роутеров.

Для этого:

1 - настройте все маршрутизаторы, как это было показано в лабораторной работе №6;

2 – проверьте настройку маршрутизаторов по таблице маршрутизации.

Чтобы убедиться в том, что маршрутизатор действительно правильно скон-

фигурирован и работает корректно, просмотрите таблицу RIP роутера,

используя команду show следующим образом:

Router# show ip route rip

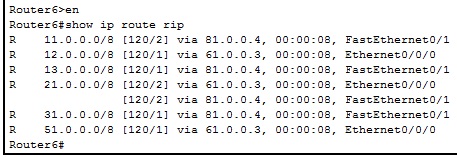

Например для шестого маршрутизатора Router6 таблица будет иметь следующий вид (Рис.6.3):

Рис. 6.3. Таблица маршрутизации RIP.

Данная таблица показывает, что к сети 21.0.0.0 есть два пути: через Router4 (сеть 81.0.0.0) и через Router3 (сеть 61.0.0.0).

Проведите диагностику сети:

1 – проверьте правильность настройки с помощью команд ping и tracert в консоли кождого компьютера;

2 – проведите ту же диагностику сети при выключенном маршрутизаторе Router6.

3 - проверьте связь между компьютерами с адресами 12.0.0.12 и 13.0.0.13.

Количество промежуточных роутеров при прохождении пакета по сети при включенном и выключенном роутере 6 должно быть разным. При включенном Router6 должно быть на единицу меньше, чем при выключенном.
