Груз будет добавлен на ротор. Об этом свидетельствует метка, установленная в поле

«Добавление».

В случае корректировки дисбаланса путём удаления груза (например высверливанием) необходимо установить с помощью мышки метку в поле «Съём», после чего угловое положение корректирующего груза автоматически изменится на 180º.

После установки на балансируемом роторе корректирующих грузов нужно нажать кнопку «Выход -F10» ( или функциональную клавишу F10 на клавиатуре компьютера ), вернуться в предыдущее рабочее окно программы «Балансировка в 3-х плоскостях» и провести проверку эффективности выполненной балансировочной операции.

При этом рабочем окне программы «Балансировка в 3-х плоскостях» меняется цвет фона раздела «Проверка» ( с салатного на темно-зеленый) и включается подсветка кнопки «F9 – Выполнить», что указывает на готовность прибора к работе на пятом (проверочном) пуске.

Внимание!

Перед началом измерения на проверочном пуске необходимо включить вращение ротора машины и убедиться, что она вышла на рабочий режим.

После завершения проверочного пуска результаты измерений частоты вращения ротора (Nоб)а также значения величин СКЗ (Vо1, Vо2, Vо3) и фаз (F1, F2, F3) вибрации, проявляющиеся на частоте вращения баланcируемого ротора.

Одновременно поверх рабочего окна «Балансировка в 3-х плоскостях» появляется рабочее окно «Балансировочные грузы» (см. рис.7.23), в котором выводятся результаты расчёта параметров дополнительных корректирующих грузов, которые необходимо установить (удалить) на роторе для компенсации его остаточного дисбаланса.

Кроме того в этом же окне выводится величины остаточного дисбаланса ротора, достигнутые после балансировки.

В случае, когда величины остаточной вибрации и/или остаточного дисбаланса балансируемого ротора удовлетворяют требованиям допусков, установленных в технической документации, процесс балансировки может быть завершён.

В противном случае процесс балансировки может быть продолжен. Это позволяет методом последовательных приближений скорректировать возможные погрешности, которые могут иметь место при установке (удалении) корректирующего груза на балансируемом роторе.

При продолжении процесса балансировки на балансируемом роторе необходимо установить (удалить) дополнительные корректирующие массы, параметры которых указаны в окне «Балансировочные грузы».

После чего нужно нажать кнопку «Выход - F10» ( или функциональную клавишу F10 на клавиатуре компьютера ) ивернуться в предыдущее рабочее окно программы для продолжения работы..

Как видно из рис. 7.23, при рабочем окне «Балансировочные грузы» помимо кнопки «Выход - F10» могут использоваться ещё две других управляющих кнопки - «Коэффициенты – F8», «В архив - F9».

Кнопка «Коэффициенты – F8» ( или функциональная клавиша F8 на клавиатуре компьютера ) используется для просмотра и запоминания в памяти компьютера коэффициентов балансировки ротора, рассчитанных по результатам четырёх тарировочных пусков.

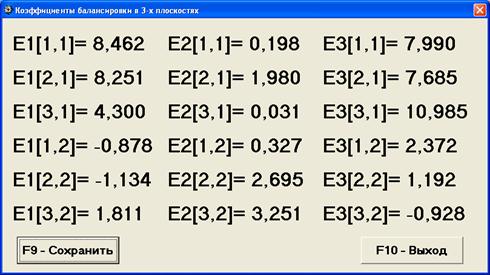

При её нажатии на дисплее компьютера появляется рабочее окно «Коэффициенты балансировок в 3-х плоскостях» (см. рис.7.24), в котором выводятся коэффициенты балансировки, рассчитанные по результатам четырёх тарировочных пусков.

Рис. 7.24. Рабочее окно с коэффициентами балансировки в 3-х плоскостях.

В случае, если при последующей балансировке данной машины предполагается использовать режим «Повторная», указанные коэффициенты должны быть сохранены в памяти компьютера.

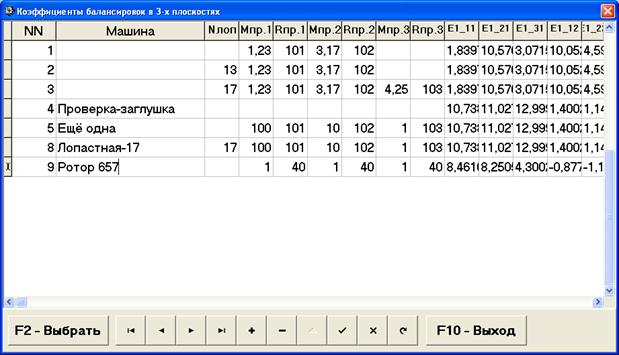

Для этого следует нажать кнопку «F9 – Сохранить» и перейти на вторую страницу окна «Коэффициенты балансировок в 3-х плоскостях» (см. рис.7.25)

После чего необходимо ввести условное обозначение этой машины в окошке «Машина» в последней значащей строке таблицы и нажать («щёлкнуть мышкой») кнопку «√» для сохранения в памяти компьютера указанных данных.

После чего можно вернуться предыдущее окно, длячего следует нажать кнопку «Выход - F10» ( или функциональную клавишу F10 на клавиатуре компьютера ).

Кнопка «В архив - F9» в рабочем окне «Балансировка в 3-х пл. Установка грузов и дисбаланс» (см. рис. 7.23.)используется для перехода в архив, где автоматически сохраняются результаты балансировок.

Рис. 7.25. Вторая страница рабочего окна с коэффициентами балансировки

в 3-х плоскостях.

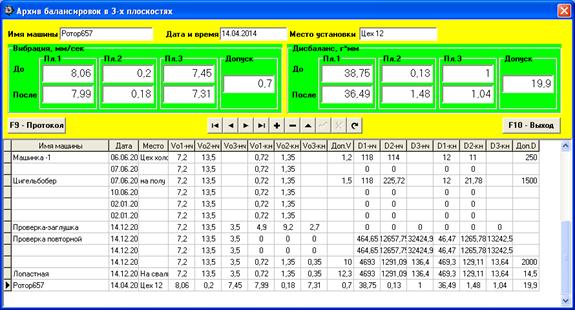

При её нажатии на дисплее компьютера появляется рабочее окно «Архив балансировок в 3-х плоскостях» (см. рис.7.26), в котором приводятся исходные и конечные данные текущей балансировки, а также таблица с результатами всех предыдущих балансировок.

При работе в данном окне (см. рис. 7.26) выполняется подготовка результатов последней балансировки для архивного хранения и последующей распечатки протокола.

Подготовка включает в себя:

- ввод названия (или условного обозначения) балансируемого механизма, который выполняется в окошке «Имя машины»;

- ввод места установки балансируемого механизма, который выполняется в окошке «Место установки»;

- ввод допусков, установленных в нормативной документации на вибрацию и остаточный дисбаланс балансируемого механизма, который выполняется в соответствующих окошках «Допуск».

После ввода указанных данных для их запоминания в памяти компьютера необходимо нажать («щёлкнуть мышкой») кнопку «√», расположенную в ряду управляющих кнопок рабочего окна «Архив балансировок в 3-х плоскостях».

После этого, нажав («щёлкнув мышкой») кнопку «F9 - Протокол», можно вывести на дисплей компьютера проект протокола проверки отредактировать его и, при необходимости, распечатать на принтере или сохранить в памяти компьютера как текстовый документ.

Указанный документ аналогичен протоколу балансировки в одной плоскости, представленному выше на рис. 7.14.

Для завершения работы в данном окне необходимо нажать(«щёлкнуть мышкой») кнопку «F10 - Выход».

Рис. 7.26. Рабочее окно «Архив балансировки в 3-х плоскостях»
