Графики суммарной вибрации

Для построения графиков суммарной вибрации в рабочем окне «Измерение вибрации по двум каналам. Графики» необходимо:

- выбрать режим работы «Суммарная вибрация», для чего «щёлкнуть мышкой» по

соответствующей кнопке;

- задать время измерения вибрации в окошке «Длительность, сек», для чего

«щёлкнуть мышкой» по кнопке «▼» и выбрать из выпадающего списка нужную

длительность процесса измерения, которая может быть равна 1, 5, 10, 15 или 20

секундам;

- выбрать в окошке «Датчики».пару каналов 1, 2 или 3 и 4, для которых будет

проводиться измерение.

Далее по готовности следует нажать («щёлкнуть мышкой») кнопку «F9 – Измерить», после чего начинается процесс измерения вибрации одновременно по двум каналам.

После завершения процесса измерения в рабочем окне появляются графики

временной функции суммарной вибрации по обоим выбранным каналам (см. рис. 7.34).

При этом график, построенный для канала с меньшим номером (1 или 3), будет изображён красным цветом, а с большим номером (2 или 4) - зелёным цветом.

На указанных графиках по оси Х откладывается время, а по оси У - амплитуда виброскорости в мм/сек.

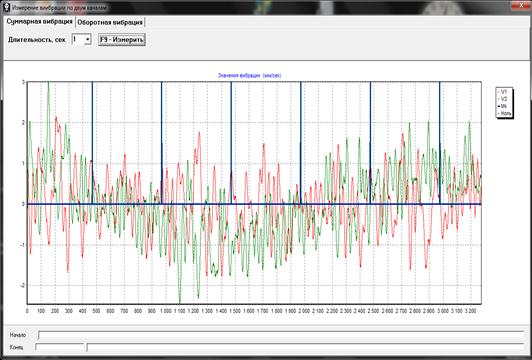

Рис. 7.34. Рабочее окно для вывода графиков временной функции суммарной вибрации

На этих графиках также имеются метки (синий цвет), «привязывающие» графики суммарной вибрации к частоте вращения ротора. При этом каждая метка характеризует начало (завершение) очередного оборота ротора.

При необходимости изменения масштаба графика по оси Х может использоваться движок, указанный на рис. 7.34 стрелкой.
