Заголовок пакета IP

Протокол IPv4 определяет много различных полей в заголовке пакета IP. Эти поля содержат двоичные значения, на которые ссылаются службы IPv4, когда они передают пакеты по сети.

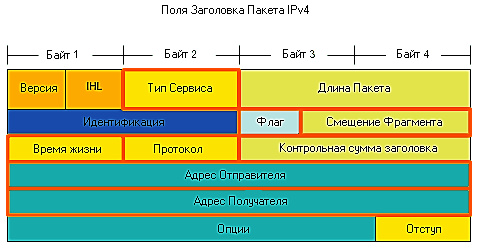

6 ключевых полей:

- Исходный IP адрес (отправителя) - Поле "IP Адрес Источника" содержит 32-разрядное двоичное значение, которое представляет адрес исходного узла (отправителя) в пакете Сетевого уровня.

- IP адрес получателя - Поле "IP Адрес Назначения" содержит 32-разрядное двоичное значение, которое представляет адрес целевого узла в пакете Сетевого уровня.

- Время жизни (TTL) - Время жизни (TTL) является 8-разрядным двоичным значением, которое указывает на остающуюся "жизнь" пакета. Значение TTL уменьшается по крайней мере на единицу каждый раз, когда пакет обрабатывается маршрутизатором. Когда значение становится нулевым, маршрутизатор отбрасывает или сбрасывает пакет, и он удаляется из сетевого потока данных. Этот механизм предотвращает бесконечное блуждание между маршрутизаторами пакетов, которые не могут достигнуть своего места назначения, в так называемой маршрутной петле. Если бы маршрутные петли продолжали оставаться, то сеть стала бы переполненной пакетами данных, которые никогда не будут достигать своего места назначения. Постепенное уменьшение значения TTL на каждом хопе гарантирует, что в конечном счете это значение станет нулевым и что пакет с полем TTL с истекшим сроком будет отброшен.

- Тип сервиса (ToS) - Поле "Тип-Сервиса" содержит 8-разрядное двоичное значение, которое используется, чтобы определить приоритет каждого пакета. Это значение позволяет использовать механизм Качества Обслуживания (QoS) для более приоритетных пакетов, таких как те, которые переносят информацию IP телефонии. Маршрутизатор, обрабатывающий пакеты, может быть сконфигурирован так, чтобы решать, какой пакет он должен передать в первую очередь - на основе значения Типа Сервиса.

- Протокол - Это 8-разрядное двоичное значение указывает на тип полезной нагрузки данных, которые переносит пакет. Поле "Протокол" позволяет Сетевому уровню передать данные к соответствующему протоколу верхнего уровня.

- Смещение Фрагмента - Как отмечалось ранее маршрутизатору, вероятно, придется фрагментировать пакет, передавая его с одного носителя (канала передачи) на другой. Когда происходит фрагментация, пакет IPv4 использует поле "Смещение Фрагмента" и флаг MF в заголовке IP, чтобы восстановить пакет, когда он достигает конечного хоста. Поле смещение фрагмента идентифицирует порядок, в котором необходимо поместить пакетный фрагмент при реконструкции пакета.
