В задании дано процентное содержание каждой фракции:
Размеры фракций, мм | >10 | 2-10 | 0.5-2 | 0.25-0.5 | 0.1-0.25 | 0.05-0.1 | 0.01-0.05 | 0.005-0.01 | <0.005 |
Содержание частиц, % | 4.38 | 9.18 | 25.96 | 18.69 | 24.35 | 7.68 | 5.12 | 3.42 | 1.22 |
Вычислим суммарное процентное содержание фракций в пробе:
Размер фракции, мм | >10 | 0.5 | 0.25 | 0.1 | 0.05 | 0.01 | <0.005 | ||
Содержание частиц, размеры которых, меньше диаметра фракции, % | 4.38+95,62= 100 | 9.18+86,44= 95,62 | 25.96+60,48= 86,44 | 18.69+41,79= 60,48 | 24.35+17,44= 41,79 | 7.68+9,76= 17,44 | 5.12 + 4,64=9,76 | 3.42 + 1,22 = 4,64 | 1.22 |

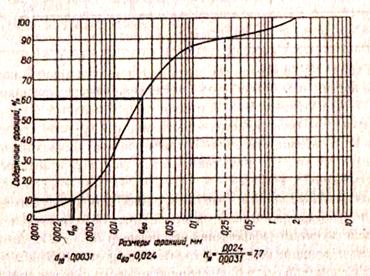

По горизонтальной оси(абсциссе) показывают соответствующие процентам размеры фракции в миллиметрах, но не в обычном линейном масштабе, а в логарифмическом масштабе, начало координат соответствует 0,001 мм.
По построенной интегральной кривой гранулометрического состава кривой находят действующий (эффективный) диаметр
|
|
|
|
Коэффициент неоднородности гранулометрического состава рассчитывают по формуле (7).
По степени неоднородности гранулометрического состава С u, крупнообломочные грунты и пески подразделяют на:
- однородный грунт С u £ 3;
- неоднородный грунт С u > 3.
5.По степени водопроницаемости грунты подразделяют согласно таблице 11 (по ГОСТ 25100-95, табл.Б.6).
Степень водопроницаемости ¾ характеристика, отражающая способность грунтов пропускать через себя воду и количественно выражающаяся в коэффициенте фильтрации К ф, м/сут. Определяется по ГОСТ 12536.
Таблица 11
Разновидность грунтов | Коэффициент фильтрации К ф, м/сут |
Неводопроницаемый | <0,005 |
Слабоводопроницаемый | 0,005—0,30 |
Водопроницаемый | 0,30—3 |
Сильноводопроницаемый | 3¾30 |
Очень сильноводопроницаемый | >30 |
6.По относительному содержанию органического вещества Ir глинистые грунты и пески подразделяют согласно таблице 12 (по ГОСТ 25100-95, табл.Б.22).
Относительное содержание органического вещества Ir, д. е. — отношение массы сухих растительных остатков к массе абсолютно сухого грунта.
Таблица 12
Разновидность грунтов | Относительное содержание органического вещества Ir, д. е. | |
глинистые грунты | пески | |
Сильнозаторфованный | 0,50¾0,40 | ¾ |
Среднезаторфованный | 0,40¾0,25 | — |
Слабозаторфованный | 0,25¾0,10 | — |
С примесью органических веществ | 0,10¾0,05 | 0,10—0,03 |
7. Определяют степень морозной пучинистости грунта по его полной характеристике, таблица 7 (по ГОСТ 25100-95, табл.Б.27).
