Краткие теоретические сведения. В узловых автоматических коммутаторах (УАК) координатного типа применяются двухсторонние комплекты междугородной связи ДКДН

В узловых автоматических коммутаторах (УАК) координатного типа применяются двухсторонние комплекты междугородной связи ДКДН. Эти комплекты работают по каналам тональной частоты и обеспечивают четырехпроводные и двухпроводные транзитные соединения. В схеме ДКДН см. рис. 7 показаны контакты реле ОД, М и ТИ, провода a, b, e, b, f от выхода блока ГИ транзитного (ГИТ) и провода к входу данного блока.

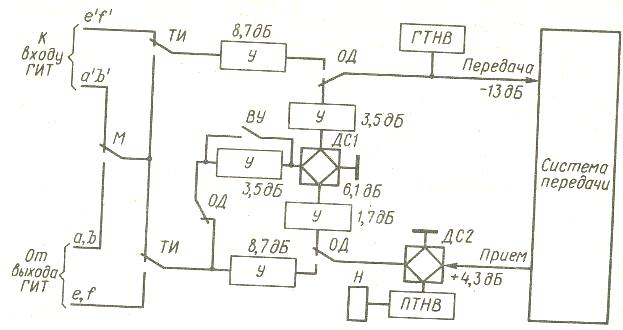

Рис. 7. Схема комплекта ДКДН для случая входящего оконечного соединения.

В схеме данного комплекта имеются два удлинителя с затуханием 8,7 дБ, необходимые при четырехпроводных транзитных соединениях. Схема показана для случая входящего оконечного соединения. При организации исходящего соединения в ДКДН работает реле М, которое своими контактами подключает к комплекту провода а и b от выхода ГИТ. При осуществлении четырехпроводного транзитного соединения в комплекте исходящего направления работают реле ОД, Ти и М, а в ДКДН входящего направления – реле ОД. При осуществлении двух проводного транзитного соединения в комплектах ДКДН реле ОД и ТИ не работают, а контактами включенных реле ВУ (выпрямительное устройство) шунтируются удлинителями с затуханием 3,5 дБ.
