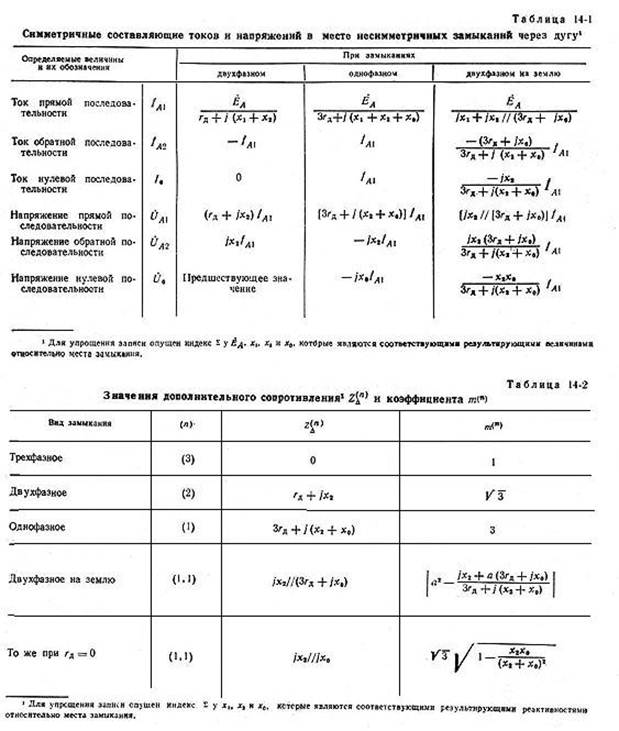

Обращаясь к полученным в предыдущих параграфах выражениям для симметричных составляющих токов и напряжений в месте несимметричного короткого замыкания, которые для большей наглядности сведены в табл. 14-1, замечаем, чта токи обратной и нулевой последовательностей и напряжения всех последовательностей пропорциональны току прямой последовательности в месте короткого замыкания.
Следовательно, задача расчета любого несимметричного короткого замыкания прежде всего состоит в нахождении тока прямой последовательности в месте рассматриваемого вида короткого замыкания.
В свою очередь ток прямой последовательности особой фазы (А) при любом (n) виде несимметричного короткого замыкания выразить в общем виде как
I(n)кА1 = EАΣ / (jx1Σ + Z(n)Δ),
где Z(n)Δ - дополнительное сопротивление, величина которого для каждого вида короткого замыкания определяется соответствующим выражением из табл. 14-2.
Помимо того, поскольку фазные токи в месте короткого замыкания также пропорциональны току прямой последовательности, модуль фазного тока в месте любого (n) несимметричного короткого замыкания в общем виде можно представить как
I(n)к = mnI(n)к1,
где m(n) - коэффициент, определяемый по данным табл. 14-2.
