Упрощённое изображение болтового соединения

Болтовое соединение представляет собой узел, состоящий из болта, гайки, шайбы и скрепляемых деталей.

При изображении болтовых соединений на сборочных чертежах болт, гайку, шайбу вычерчивают по условным соотношениям размеров этих деталей. Условные соотношения размеров определяются в зависимости от наружного диаметра резьбы (d) по приведенным ниже формулам.

Последовательность вычерчивания:

Дано: наружный диаметр резьбы болта d, мм;

толщина скрепляемых деталей a, b, мм.

Вычертить: упрощённое болтовое соединение деталей.

1. Подбираем болт для скрепления двух деталей. Его длина равна:

, где:

a, b - толщина скрепляемых деталей;

- толщина шайбы;

- высота гайки;

- конец болта, выступающий над гайкой.

Например, для соединения деталей толщиной 25 мм и 33 мм болтом с наружным диаметром резьбы d =20 мм длина болта должна быть:

мм.

Из стандартного ряда длин берём большую ближайшую длину болта равную 85 мм (см. примечание).

2. Подсчитываем оставшиеся размеры деталей:

- внутренний диаметр резьбы болта;

- диаметр описанной окружности для головки болта и гайки;

- высота головки болта;

- диаметр шайбы.

Примечание. Стандартный ряд длин болтов: 8, 10, 12, 14, 16, (18), 20, (22), 25, (28), 30, (32), 35, (38), 40, 45, 50, 55, 60, 65, 70, 75, 80, (85), 90, (95), 100, (105), 110, (115), 120, (125), 130, 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280, 300.

Длины болтов указанные в скобках использовать не рекомендуется.

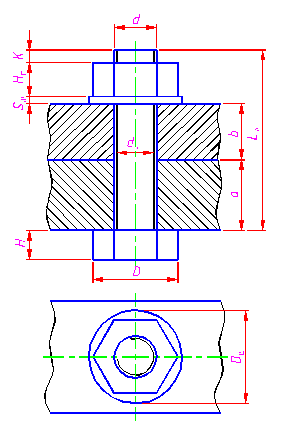

рис. 4.5
