Определить вес противовеса Q для работы автокрана (схема его дана на рисунке С.3) без выносных опор грузом весом Р при вылете стрелы равном L. Коэффициент устойчивость принять равным- k=1,2.
Известно: вес крана со стрелой равен G; центр тяжести крана расположен от оси его симметрии на расстоянии b; расстояние между колёсами равно 2а; центр тяжести противовеса должен находиться от оси симметрии крана на расстоянии d.
Рис. С3.
Решение:1. При работе с грузом ;
2. ;
3. При =1,2 ;
В некоторых случаях проводят расчеты на устойчивость и при работе крана без груза. Опрокидывающий момент от веса противовеса при любых положениях крана должен быть в k раз меньше удерживающего момента от веса самого крана.
Варианты заданий
Вариант 1

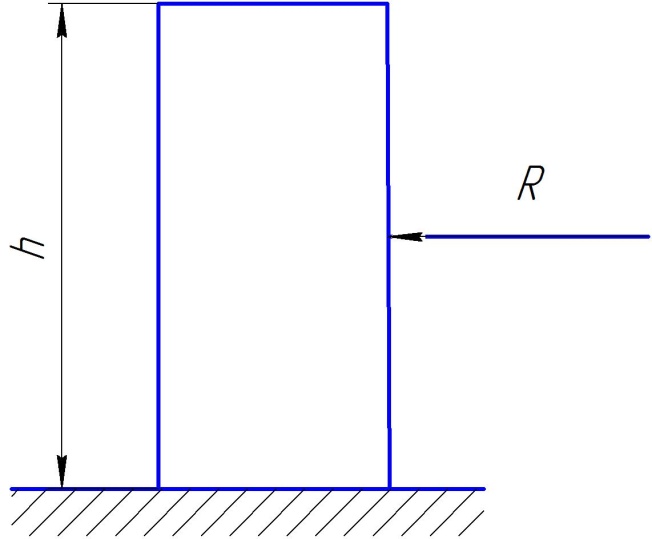

Вертикальная стена высотой h подвержена действию горизонтального давления ветра, дующего справа. Определить необходимую толщину стены, если удельное давление ветра равно q, удельный вес кладки γ, а коэффициент устойчивости равен k ( рис. С3.1). Исходные данные сведены в таблицу 1.
|
|
Рис.С3.1
Таблица 1
данные вариант | h м | q н/м2 | γ кН/м3 | k |
2,0 | ||||
1,8 | ||||
1,7 | ||||
1,6 | ||||
1,5 | ||||
1,4 | ||||
1,3 |
Вариант 2

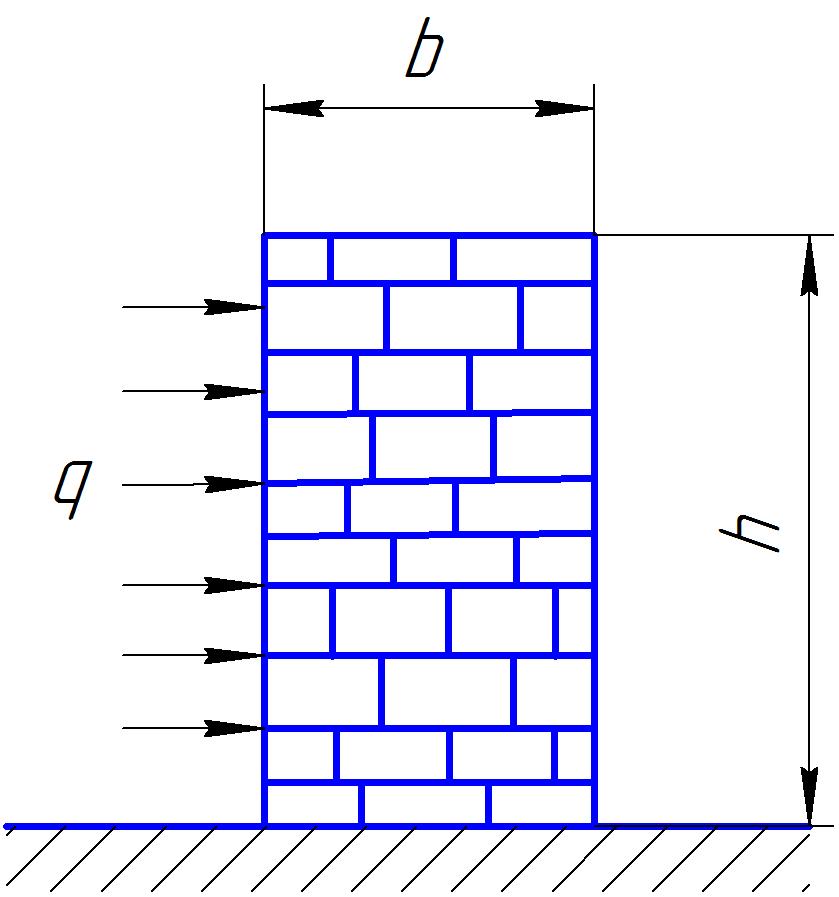

Определить коэффициент устойчивости кирпичного столба, если ширина его а, толщина b, высота h, давление ветра q нормальнок поверхности столба. Удельный вес кладки γ (рис.С3.2). Исходные данные сведены в таблицу 2.
Рис.С3.2
Таблица 2
данные вариант | а м | b м | h м | q н/м2 | γ кН/м3 |
1,0 | 0,7 | ||||
0,9 | 0,6 | ||||
0,8 | 0,5 | ||||
0,7 | 0,4 | ||||
0,6 | 0,6 | ||||
1,1 | 0,7 | ||||
0,8 | 0,8 |
Вариант 3
Подъемный кран установлен на каменном фундаменте (рис. С3.3). Вес крана G приложен в его центре C тяжести на расстоянии b от оси крана. Вылет крана l. Фундамент имеет квадратное основание a; удельный вес материала фундамента γ. Вычислитьнеобходимую высоту h фундамента, если грузоподъемность крана P, а коэффициент устойчивости его k. Исходные данные сведены в таблицу 3.
Рис.С3.3
Таблица 3
данные вариант | G кН | b м | l м | а м | γ кН/м3 | Р кН | k |
0,75 | 4,0 | 2,0 | 2,0 | ||||
0,70 | 3,5 | 2,2 | 1,9 | ||||
0,75 | 4,0 | 2,1 | 1,8 | ||||
0,70 | 3,5 | 2,3 | 1,7 | ||||
0,75 | 4,2 | 1,8 | 1,6 | ||||
0,70 | 4,0 | 2,0 | 1,5 | ||||
0,75 | 4,0 | 2,2 | 1,8 |
Вариант 4
Вес показанного на рис.С3.4 передвижного поворотного крана без противовеса равен G, причем этот вес действует по прямой, проходящей на расстоянии b от вертикали, проведенной к рельсу А. Тележка крана рассчитана на подъемную силу, равную Р, вылет крана равен l. Определить, каким должен быть наименьший вес противовеса Q и наибольшее расстояние x от центра тяжести до вертикали левого рельса b, для того, чтобы кран не опрокинулся при полностью нагруженной тележке. Расстояние АВ равно 2,5 м. Исходящие данные сведены в таблицу 4.
|
|
Рис.С.3.4
Таблица 4
данные варианты | G кН | b м | Р кН | l м |
1,5 | ||||
1,3 | ||||
1,2 | ||||
1,1 | ||||
1,0 | ||||
1,4 | ||||
1,3 |
Вариант 5

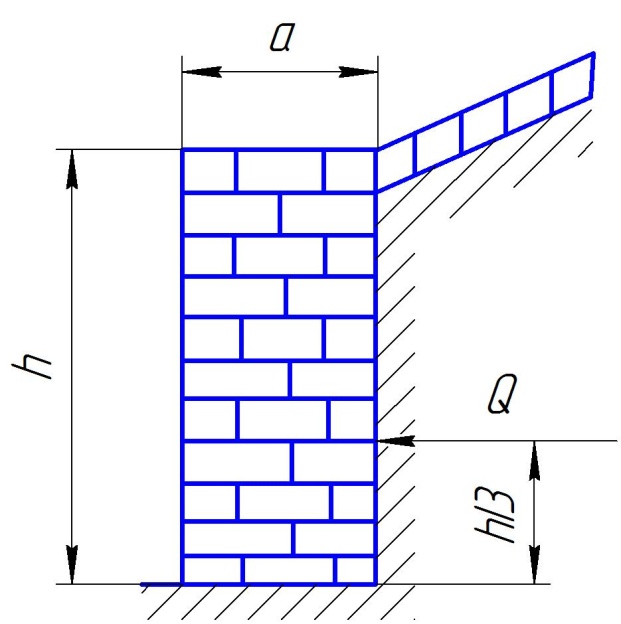

Земляная насыпь подпирается вертикальной каменной стеной высотой h, причем удельный вес кладки γ. Какой должна быть толщина а стены, если известно, что давление на нее земли Q направлено горизонтально и приложено на 1/3 высоты стены (рис.С3.5). Исходные данные сведены в таблицу 5.
Рис.С.3.5
Таблица5
Варианты данные | |||||||
γ кН/м3 | |||||||
Q кН/м |
