Обозначения контуров

Наименование	Обозначение
1. Основной контур (соответствующий приведенному на черт. 1 настоящего стандарта)
2. Контур общего блока управления Примечание. Контур общего блока управления располагают над основным контуром
3. Контур общего выходного элемента Примечание. Контур общего выходного элемента располагают под основным контуром

Примечания:

1. Отношение длины контуров к их ширине не устанавливается и определяется информацией, помещаемой в контуре, и количеством выводов.

2. Допускается общий выходной элемент указывать в контуре общего блока управления (например, выход «СТ-9» УГО счетчика, табл. 14, п. 12).

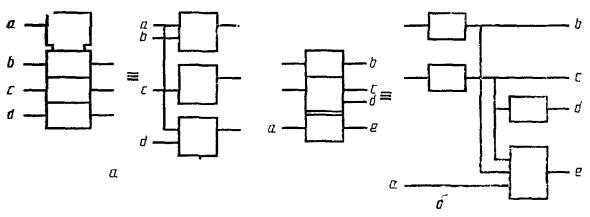

Примеры УГО с контурами управления и общего выходного элемента приведены на черт. 23 а и черт. 23 б соответственно.

Черт. 23
