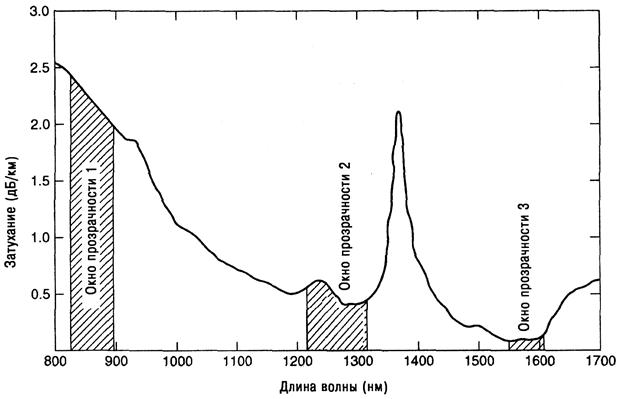

Затухание оптического волокна в зависимости от длины волны

(по­казаны три окна прозрачности)

Рис. 1.3.

Существуют три основных окна прозрачности: 1) 820-900 нм; 2) 1280-1350 нм; 3) 1528-1561 нм. Вторая и третья полосы разделены так называемым пиком поглощения света «водой», расположенным приблизительно на длине волны 1400 нм (фактически на 1383 нм). Пик поглощения фактически вызван наличием в волокне радикалов ОН.

Последнее окно может быть расширено до 1620 нм - эту область называют четвертым окном прозрачности. Частоты, соответствующие последнему окну и его расширению, F ₁ и F ₂:

Гц = 196 ТГц

Гц = 185 ТГц

Вычитая F ₂из F ₁, получим, что полезная рабочая полоса этих окон равна 11 ТГц. Эта ширина в 110 раз больше той, что может быть использована в радиочастотной части спектра.
