Тема 1.6. Микросхемы системной логики Chipset

Чипсет (Chipset) – основа системной платы, - это набор микросхем системной логики. Посредством чипсета происходит взаимодействие всех подсистем ПК. Чипсеты обладают высокой степенью интеграции, и представляют собой (чаще всего) две микросхемы (реже встречаются однокристальные решения), в которых реализованы интегрированные контроллеры, обеспечивающие работу и взаимодействие основных подсистем компьютера.

Практически у всех современных чипсетов, набор системной логики состоит двух микросхем северного и южного мостов. Название микросхем обусловлено их положением относительно шины PСI: северный - выше, южный - ниже.

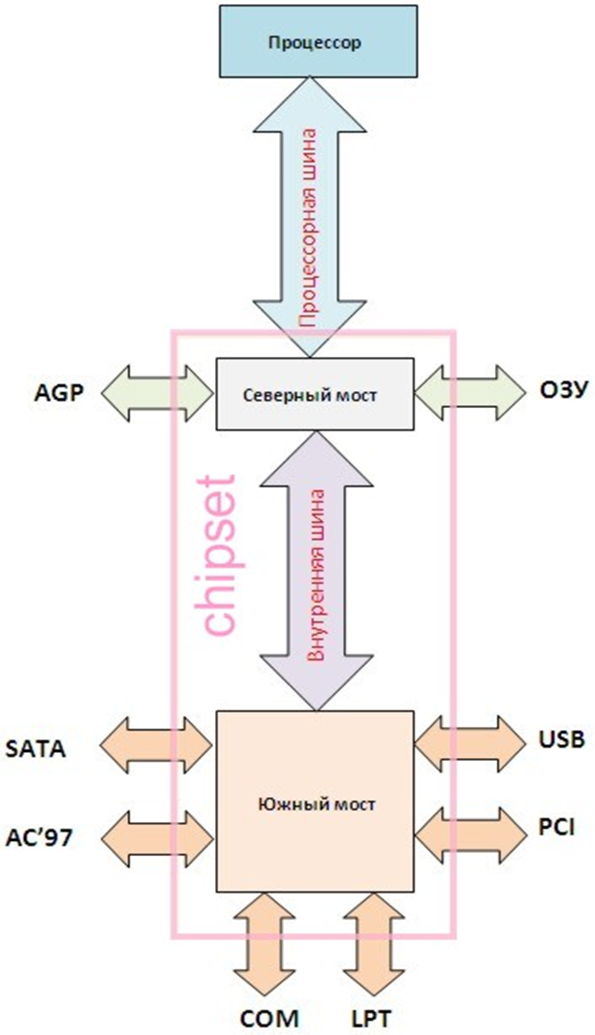

Рис.4 Блок схема набора микросхем

Микросхема северного моста обеспечивает работу с наиболее скоростными подсистемами.

Северный мост (Northbridge) - это системный контроллер, являющийся одним из элементов чипсета материнской платы, отвечающий за работу с оперативной памятью (RAM), видеоадаптером и процессором (CPU). Северный мост отвечает за частоту системной шины, тип оперативной памяти и ее максимально возможный объем. Одной из основных функций северного моста является обеспечение взаимодействия системной платы и процессора, а также определение скорости работы. Частью северного моста во многих современных материнских платах является встроенный видеоадаптер. Таким образом, функциональная особенность северного моста являет собой еще и управление шиной видеоадаптера и ее быстродействием. Также северный мост обеспечивает связь всех вышеперечисленных устройств с южным мостом.

Северный мост получил свое название благодаря "географическому" расположению на материнской плате. Внешне это квадратной формы микрочип, расположенный под процессором, но в верхней части системной платы. Как правило, северный мост использует дополнительное охлаждение. Обычно это пассивный радиатор, реже - радиатор с активным охлаждением в виде небольшого кулера. Связано это с тем, что температура северного моста примерно на 30 градусов Цельсия всегда выше температуры "южного собрата".

Завышенная температура вполне обоснована. Во-первых, северный мост находится в непосредственной близости от центрального процессора, во-вторых, он находится выше видеокарты, жестких дисков и южного моста. Это означает, что часть тепла от вышеупомянутых устройств доходит до северного моста. Ну и в-третьих, самое главное - северный мост отвечает за обработку команд самых сильных компонентов системы - процессор, память и графику. Поэтому будем считать, что увеличенный номинал температуры является нормой для северного моста любой материнской платы.

Южный мост (Southbridge) - это функциональный контроллер, известен как контроллер ввода-вывода или ICH (In/Out Controller Hub). Отвечает за так называемые "медленные" операции, к которым относится отработка взаимодействия между интерфейсами IDE, SATA, USB, LAN, Embeded Audio и северным мостом системы, который, в свою очередь, напрямую связан с процессором и другими важными компонентами, такими как оперативная память или видеоподсистема. Также южный мост отвечает за обработку данных на шинах PCI, PCIe и ISA (в старых моделях системных плат).

Список обслуживаемых систем материнской платы южным мостом довольно велик. Помимо вышеприведенных IDE, SATA, USB, LAN и прочего, южный мост отвечает еще и за SM шину (используется для управления вентиляторами на плате), DMA-контроллер, IRQ-контроллер, системные часы, BIOS, системы энергообеспечения APM и ACPI, шину LPC Bridge.

Как правило, выход из строя южного моста ставит точку в жизни системной платы. Именно южный мост является порой первым щитом, принявшим "удар на себя". Ввиду технологических особенностей это так. Причин "гибели" южного моста на порядок больше, чем северного, ведь он работает напрямую с "внешними" устройствами. Так, частой причиной выхода из строя ЮМ является банальный перегрев, вызванный коротким замыканием, например, USB-разъема. Либо неисправности питания жесткого диска. Т.к. в большинстве случаев южный мост не оборудован системой дополнительного охлаждения, он перегревается и сгорает. Реже причиной поломки южного моста является заводской брак. Деформация (излишние изгибы) системной платы также приводит к повышению нагрева южного моста с последующим выходом его из строя.
