Особенности функционирования межсетевого экрана на различных уровнях модели OSI

МЭ поддерживают безопасность межсетевого взаимодействия на различных уровнях модели OSI. При этом функции защиты, выполняемые на разных уровнях эталонной модели, существенно отличаются друг от друга. Поэтому комплексный МЭ удобно представить в виде совокупности неделимых экранов, каждый из которых ориентирован на отдельный уровень модели OSI.

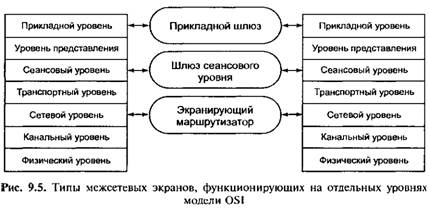

Чаще всего комплексный экран функционирует на сетевом, сеансовом и прикладном уровнях эталонной модели. Соответственно различают такие неделимые МЭ (рис. 9.5), как:

• экранирующий маршрутизатор;

• шлюз сеансового уровня (экранирующий транспорт);

• шлюз прикладного уровня (экранирующий шлюз).

Используемые в сетях протоколы (TCP/IP, SPX/IPX) не полностью соответствуют эталонной модели OSI, поэтому экраны перечисленных типов при выполнении своих функций могут охватывать и соседние уровни эталонной модели. Например, прикладной экран может осуществлять автоматическое зашифровывание сообщений при их передаче во внешнюю сеть, а также автоматическое расшифровывание криптографически закрытых принимаемых данных. В этом случае такой экран функционирует не только на прикладном уровне модели OSI, но и на уровне представления.

Шлюз сеансового уровня при своем функционировании охватывает транспортный и сетевой уровни модели OSI. Экранирующий маршрутизатор при анализе пакетов сообщений проверяет их заголовки не только сетевого, но и транспортного уровня.

МЭ указанных типов имеют свои достоинства и недостатки. Многие из используемых МЭ являются либо прикладными шлюзами, либо экранирующими маршрутизаторами, не обеспечивая полную безопасность межсетевого взаимодействия. Надежную защиту обеспечивают только комплексные межсетевые экраны, каждый из которых объединяет экранирующий маршрутизатор, шлюз сеансового уровня, а также прикладной шлюз.
