В чем отличие гидрогенераторов зонтичного и подвесного типов?

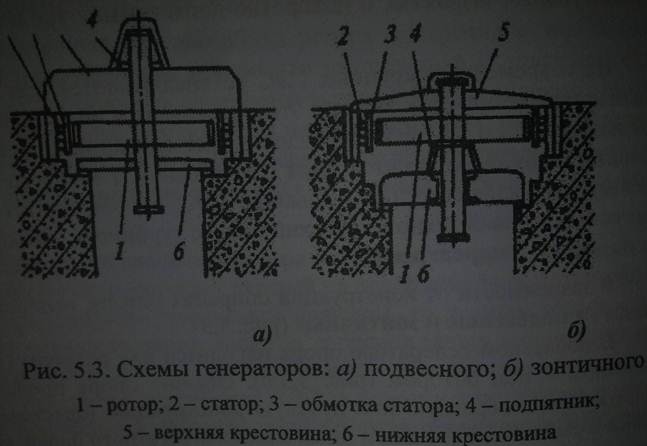

В зависимости от опирания ротора, генераторы подразделяются на подвесные и зонтничные.

В подвесном генераторе опора находится над ротором, а в зонтничном – под ротором.

В подвесном генераторе на бетонный массив агрегатного блока опирается крестовина. На крестовине располагается опорный подшипник (подпятник), на который опирается ротор генератора.

В зонтничных генераторах (для сокращения высоты агрегата) применяется способ опирания ротора на крышку турбины через специальную опору, на которую и устанавливается подпятник.

Установить точные границы целесообразного применения подвесного или зонтничного типа генератора достаточно трудно. В генераторах подвесного типа значительно выше механическая устойчивость, обеспечивается более свободный доступ к подпятнику и другим частям машины. Такие генераторы обычно выполняют со средней и высокой частотами вращения.

42.Для чего необходимы турбинный и генераторный подшипники, и чем они отличаются?

Подшипники вертикальных турбин играют роль лишь направляющих подшипников. Напрвляющие подшипники подвержены лишь действию случайной нагрузки, вызываемой динамической неуравновешенностью вращающихся частей, а так же несимметричностью потока воды.

Подшипники(генератор) обеспечивают восприятие осевой и горизонтальной нагрузки.

43.Затворы ГЭС – назначение, основные типы, где устанавливаются?

По эксплуатационному назначению затворы делятся на основные, аварийные, аварийно-ремонтные, ремонтные и строительные.

Основные затворы:

Предназначены, как правило для регулирования водохранилища водотоков, при пропуске половодий и паводков, а так же в непредвиденных ситуациях при отключении ГЭС от сети, когда необходимо компенсировать санитарный пропуск воды в НБ. Основные затворы устанавливаются на водосбросных сооружениях плотин и головных узлах независимо от напора. Типы основных затворов.
