1. Выберите кнопку перехода на нижний уровень в палитре инструментов и в диалоге Activity Box Count (рисунок 6) установите число работ на диаграмме нижнего уровня - 3 - и нажмите ОК.
Рисунок 1 - Диалог Activity Box Count
Автоматически будет создана диаграмма декомпозиции. Правой кнопкой мыши щелкните по работе, выберите Name и внесите имя работы. Повторите операцию для всех трех работ. Затем внесите определение, статус и источник для каждой работы согласно Таблица.
Таблица 2 - Названия работ для диаграммы декомпозиции
Имя работы (Active Name) | Определение (Definition) |
Продажи и маркетинг | Телемаркетинг и презентации, выставки |
Сборка и тестирование компьютеров | Сборка и тестирование настольных компьютеров и ноутбуков |
Отгрузка и получение | Отгрузка заказов клиентам и получение компонентов от поставщиков |
2. Для изменения свойств работ после их внесения в диаграмму можно воспользоваться словарем работ. Вызов словаря - меню Dictionary/Activity. Если описать имя и свойства работы в словаре, ее можно будет внести в диаграмму позже с помощью кнопки палитре инструментов. Невозможно удалить работу из словаря, если она используется на какой-либо диаграмме. Если работа удаляется из диаграммы, из словаря она не удаляется. Имя и описание такой работы может быть использовано в дальнейшем. Для добавления работы в словарь необходимо перейти в конец списка и щелкнуть правой кнопкой по последней строке. Возникает новая строка, в которой нужно внести имя и свойства работы. Для удаления всех имен работ, не использующихся в модели, щелкните по кнопке (Purge).
|
|
3. Перейдите в режим рисования стрелок (кнопка на палитре инструментов). Свяжите граничные стрелки так, как показано на рисунке 7.
Рисунок 2 - Диаграмма декомпозиции. Связываниеграничных стрелок

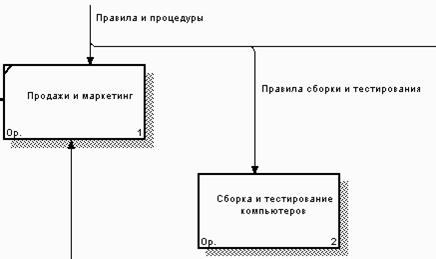

Правой кнопкой мыши щелкните по ветви стрелки управления работы "Сборка и тестирование компьютеров" и переименуйте ее в "Правила сборки и тестирования " как на рисунке 8.
Рисунок 3 - Результат переименования ветви стрелки
Внесите определение для новой ветви: "Инструкции по сборке, процедуры тестирования, критерии производительности и т. д.". Правой кнопкой мыши щелкните по ветви стрелки механизма работы "Продажи и маркетинг" и переименуйте ее в "Систему оформления заказов".
Альтернативный метод внесения имен и свойств стрелок - использование словаря стрелок (вызов словаря - меню Dictionary/Arrow). Если внести имя и свойства стрелки в словарь, ее можно будет внести в диаграмму позже. Стрелку нельзя удалить из словаря, если она используется на какой-либо диаграмме. Если удалить стрелку из диаграммы, из словаря она не удаляется. Имя и описание такой стрелки может быть использовано в дальнейшем. Для добавления стрелки необходимо перейти в конец списка и щелкнуть правой кнопкой по последней строке. Возникает новая строка, в которой нужно внести имя и свойства стрелки.
|
|

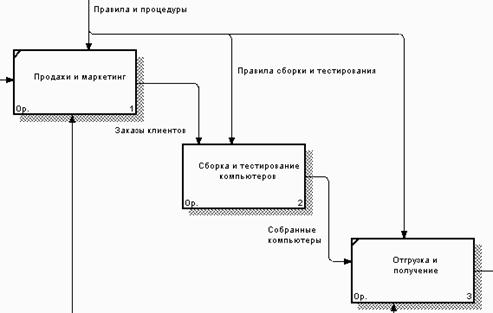

4. Создайте новые внутренние стрелки так, как показано на рисунке 9.
Рисунок 4 - Внутренние стрелки диаграммы декомпозиции

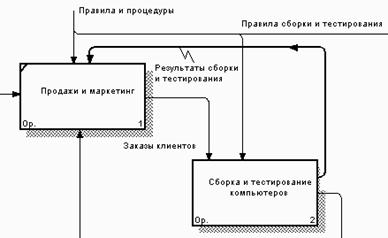

5. Создайте стрелку обратной связи (по управлению) "Результаты сборки и тестирования", идущую от работы "Сборка и тестирование компьютеров" к работе "Продажи и маркетинг". Измените стиль стрелки (толщина линий) и установите опцию Extra Arrowhead (из контекстного меню). Методом drag & drop перенесите имена стрелок так, чтобы их было удобнее читать. Если необходимо, установите Squiggle (из контекстного меню или кнопкой ). Результат изменений показан на рисунке 10.
Рисунок 5 - Результат редактирования стрелок на диаграмме декомпозиции
6. Создайте новую граничную стрелку выхода "Маркетинговые материалы", выходящую из работы "Продажи и маркетинг". Эта стрелка автоматически не попадает на диаграмму верхнего уровня и имеет квадратные скобки на конце (). Щелкните правой кнопкой мыши по квадратным скобкам и выберите пункт меню Arrow Tunnel. B диалоге Border Arrow Editor выберите опцию Resolve it to Border Arrow. Для стрелки "Маркетинговые материалы" выберите опцию Trim из контекстного меню. Результат выполнения показан на рисунке 11
Рисунок 6 -Результат создания диаграммы декомпозиции
