Ввод размеров в ТЭ

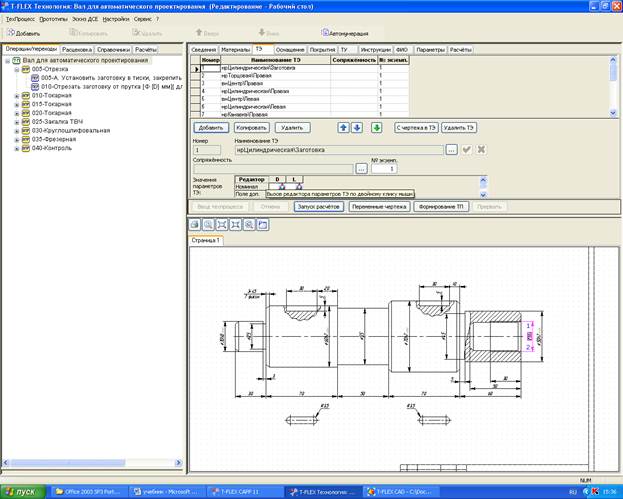

1.Рекомендуется выполнять ввод размеров с чертежа. Для этого предварительно должен быть открыт чертеж в t-flex cad.

2.Указываем с помощью ЛКМ ТЭ с которой выполняется ввод размеров. При этом у указанной поверхности высвечивается черный треугольник.

4. Выполняем двойной щелчок по полю «Редактор» там, где указаны параметры поверхности. Тем самым мы открываем редактор переменных данной ТЭ.

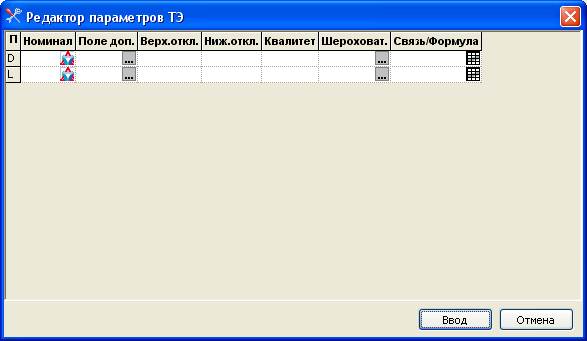

Открывается окно редактора.
в принципе можно вводить размеры непосредственно в поля, но лучше использовать чертеж

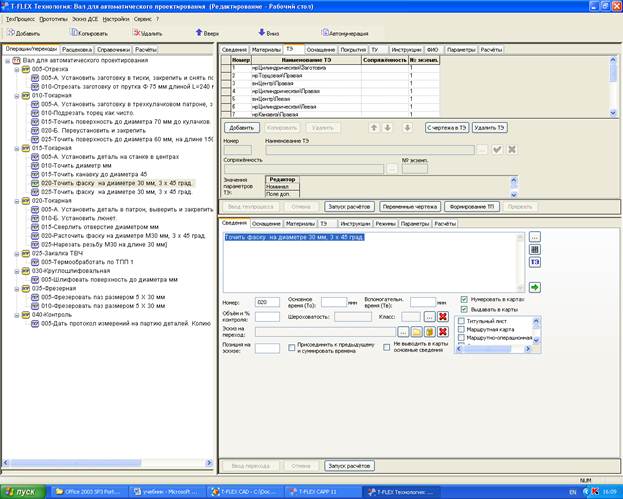

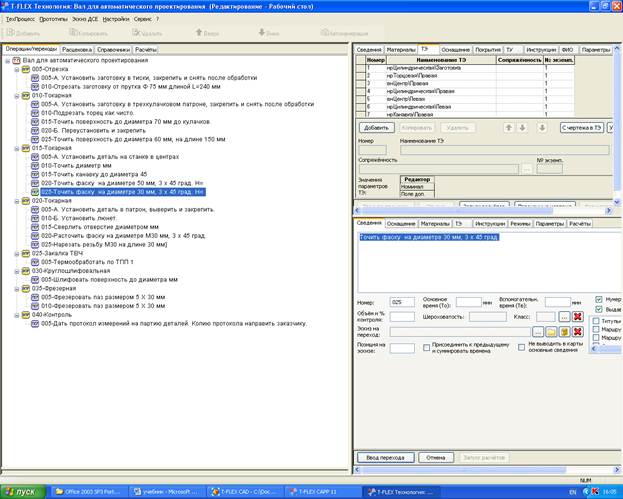

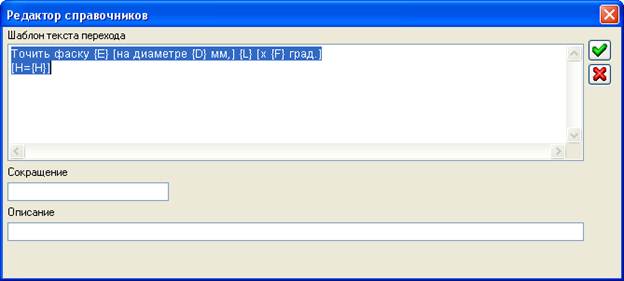

В переходах отмеченных синим цветом лишним является текст «H=». Это произошло из-за того, что текст перехода был выбран не правильно. Чтобы эти символы не выводились в текст перехода, нужно их взять в квадратные скобки в шаблоне текста перехода. Скобки указывают системе текст, который привязывается к переменной. Если переменная равна нулю, то текст выбрасывается.
