Графический метод

Графики представляют собой масштабное изображение показателей, чисел с помощью геометрических знаков (линий, прямоугольников, кругов) или условно-художественных фигур. Основные формы графиков - это диаграммы. По своей форме они бывают столбиковые, полосовые, круговые, квадратные, линейные, фигурные. По содержанию различают диаграммы сравнения, структурные, динамические, графики связи (линейный график), контроля.
Графический способ не имеет в анализе самостоятельного значения, а используется для иллюстрации измерений. Для наглядного представления рекомендуется отображать в графической форме результаты факторного анализа.

2.1 Основные требования к статистическому графику и его элементы

При построении графического изображения статистической информации необходимо соблюдать ряд требований. Прежде всего, графики должны быть наглядными и понятными, легко читаться, привлекать и удерживать внимание, а также, по возможности, быть художественно оформленными. Кроме того, хорошо построить график и прочитать его может лишь тот экономист, который в достаточной степени знает изображаемое явление или процесс, внимательно и детально изучил исходные фактические данные, владеет статистической методологией. Выполнение названных основных требований, предъявляемых к графическим изображениям, достигаются посредством определенных технических приемов и правил составления графиков.

Каждый график состоит из графического образа и вспомогательных элементов.

Графический образ (основа графика) - это геометрические знаки, то есть совокупность точек, линий, фигур, с помощью которых изображаются статистические показатели. Важно правильно выбрать графический образ, который должен соответствовать цели графика и способствовать наибольшей выразительности изображаемых статистических данных. Так, на рисунке 1.6 графический образ представляет собой ряд столбиков, на рисунке 1.9 - ряд квадратов и т.п.

Если бы график состоял только из точек, линий или фигур, то нельзя было бы понять, что они изображают. Поэтому графический образ обязательно должен быть разъяснен с помощью пояснительных подписей и условных обозначений, являющихся вспомогательными элементами графика. К ним относятся: 1) экспликация графика; 2) пространственные ориентиры; 3) масштабные ориентиры; 4) поле графика.

Вспомогательные элементы делают возможным чтение графика, его понимание и использование.

Рассмотрим каждый из них подробнее.

Поле графика - это часть плоскости, где расположены графические образы. Поле графика имеет определенные размеры. Естественно, что график, предназначенный для экспонирования на выставке или форуме, будет значительно больше, чем график, предназначенный для помещения в книге.

Пространственные ориентиры графика задаются в виде системы координатных сеток. Система координат необходима для размещения геометрических знаков в поле графика. Системы координат бывают прямолинейные и криволинейные. Для построения графиков используется обычно только первый и, изредка, первый и четвертый квадранты. Криволинейные координаты - это окружность, разделенная на 360^o. В практике графического изображения применяются также полярные координаты. Они необходимы для циклического движения во времени.

Масштабные ориентиры статистического графика определяются масштабом и системой масштабных шкал. Масштаб статистического графика - это мера перевода числовой величины в графическую. Например, 1 см высоты столбика равен 20 тыс. рублей реализованной продукции промышленности. Если график построен в виде площадей или объемов, масштабами служат единицы площадей или объемов (Например, 1см² = 100км² территории области).

Масштабы выбирают так, чтобы на графике ясно выступало различие изображаемых величин, но в то же время не терялась возможность их сравнения. С другой стороны, масштабы должны быть такими, чтобы изображаемые статистические данные поместились и заполнили все поле, отведенное для графика.

В случае, если на графике наносится не один, а два масштаба (в прямоугольной системе координат), соотношение их поля выбирается таким образом, чтобы стороны занятого графиком пространства по вертикали и горизонтали относились как 1: и :1. Масштабной шкалой называется линия, отдельные точки которой могут быть прочитаны как определенные числа. Шкала имеет большое значение в графике. В ней различают три элемента: линию (или носитель шкалы), определенное число помеченных черточками точек, которые расположены на носителе шкалы в определенном порядке, цифровое обозначение чисел, соответствующих отдельным помеченным точкам. Как правило, цифровым обозначением снабжаются не все помеченные точки, а лишь некоторые из них, расположенные в определенном порядке.

Графические и числовые интервалы могут быть равными и неравными. Если на всем протяжении шкалы равным графическим интервалам соответствуют равные числовые, такая шкала называется равномерной. Если же равным числовым интервалам соответствуют неравные графические, и наоборот, - шкала называется неравномерной.

Последний элемент графика - экспликация. Каждый график должен иметь словесное описание его содержания. Оно включает в себя общий заголовок графика, подписи вдоль масштабных шкал и пояснения к отдельным частям графика.

Заголовок графика должен в краткой и ясной форме отражать основное содержание (тему) данных, изображенных на графике; в нем указываются ограниченный в пространстве и времени объект, к которому относятся данные. Если заголовок является частью текста (в книге, статье, дипломной работе и т.д.), то он обычно помещается под нижним краем графика. Если график представляется отдельно от текста, заголовок пишется вверху графика буквами и цифрами более крупного размера, чем все остальные надписи на графике.

В графике, кроме заголовка, обязательно даются словесные пояснения условных знаков и смысла отдельных элементов графического образа. Сюда относятся названия и цифры масштабов, названия ломаных линий, цифры, характеризующие величины отдельных частей графика, ссылки на источники и т.д.

2.2 Основные виды графиков и их классификация

Для графического представления статистической информации используются самые разнообразные виды статистических графиков.

В основу их классификации может быть положен ряд признаков: а) способ построения графического образа; б) форма графического образа; в) содержание и задачи, решаемые с помощью графического изображения.

По способу построения статистические графики делятся на диаграммы и статистические карты. Диаграммы - наиболее распространенный способ графических изображений. Диаграммы представляют собой чертеж, на котором статистические данные представлены при помощи геометрических фигур или знаков, а территория, к которой относятся эти данные, указана только словесно. Если диаграмма наложена на географическую карту или на план территории, к которой относятся статистические данные, то график называется картодиаграммой. Если же статистические данные изображены путем штриховки или раскраски соответствующей территории на географической карте или плане, то график называется картограммой. Каждый из этих видов графиков имеет ряд разновидностей. Так, диаграммы в зависимости от формы графического образа могут быть точечными, линейными, плоскостными, пространственными и фигурными.

Графики применяются для изображения статистических данных в различных целях: 1) для характеристики развития явления во времени (сравнения во времени); 2) для характеристики развития явления в пространстве (сравнения в пространстве); 3) для характеристики структуры явления на определенный момент и изменения ее во времени; 4) для установления степени выполнения оперативных и стратегических планов; 5) для изучения зависимости и изменчивости (вариации) признаков явлений; 6) для экономико-географической характеристики явлений.

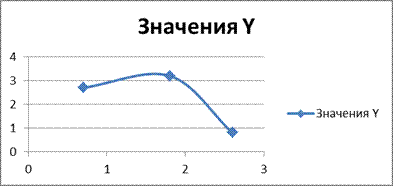

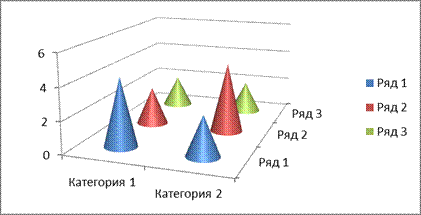

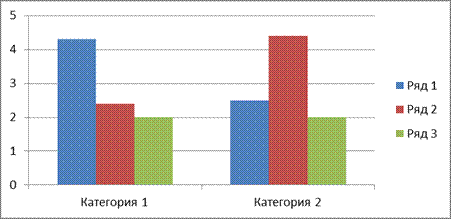

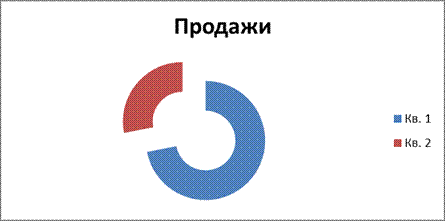

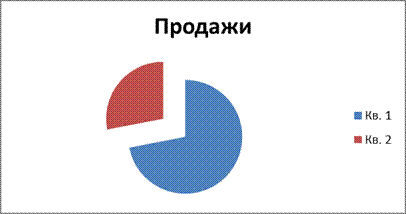

Виды диаграмм

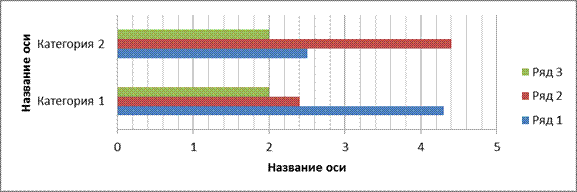

1) Линейчатая
