Механизм микросварки

Не­обходимые положения сварочной головки вводятся в память ЭВМ в процессе обучения. Положения головки при приварке контактов кристалла и выводов корпуса фиксируются по нали­чию электрического контакта между сварочной головкой и кор­пусом. При этом ЭВМ запоминает состояние (число шагов) шагового двигателя. Положение головки при образовании петли программируется при обучении. При этом перемещением головки управляют вручную, пока не получат перемычку требуемой вы­соты. При переходе на автоматический режим это положение головки будет зафиксировано в памяти машины.

Вертикальные перемещения головки производятся относитель­но рычага 25 механизма подъема, его положение регулируется винтом 24. Ультразвуковой преобразователь 12 с инструментом 9 упруго закреплен в корпусе 14, усилие прижима регулируется винтом 15.

На кронштейне сварочной головки размещены сварочные щип­цы 10, осуществляющие зажим, подачу и обрыв проволоки. Зажим проволоки производится смыканием губок щипцов элек­тромагнитом 7. Подача и обрыв проволоки осуществляется за счет поворота щипцов в зажатом состоянии в вертикальной плоскости. Для их поворота служит пластина 5, закрепленная в шарнирной опоре 4. Один конец пластины защемлен, а второй входит в паз рычага 6, связанного с щипцами. При подаче тока в катушку электромагнита обрыва проволоки 2 центр пластины опускается вниз, а ее конец поворачивает рычаг 6 по часовой стрелке, отводя щипцы от инструмента и обрывая алюминиевую проволоку. Для подачи проволоки запитывается электромагнит 3, при этом щипцы перемещаются к инструменту и проталкивают проволоку. Величина хода щипцов при подаче и обрыве про­волоки и усилие их смыкания регулируется положением сердечников соответствующих электромагнитов.

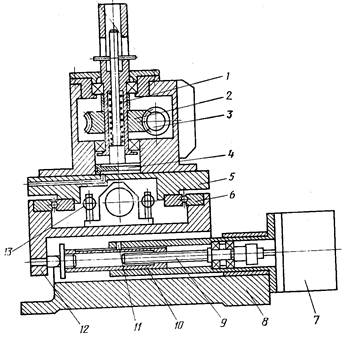

Координатный стол для угловых и линейных перемещений представлен на рис. ниже. На плите 8 смонтирован привод для перемещения по одной из координат, включающий шаговый элек­тродвигатель 7, передающий вращение на ходовой винт 9, ко­торый поступательно перемещает гайку 10, фиксируемую от по­ворота скользящей шпонкой 11. Торец гайки упирается в ка­ретку 12, перемещающуюся в шариковых направляющих и при­жимаемую к гайке двумя пружинами аналогично каретке 5. В каретке 12 смонтирован такой же привод для перемещения по другой координате в шариковых направляющих 6 каретки 5. Пружины 13 прижимают каретку к торцу ведущей гайки.

На поверхности каретки 5 смонтирован привод поворота ра­бочего столика и механизм закрепления или освобождения кор­пуса обрабатываемой ИС. Вращение от шагового электродвига­теля 5 через червяк 3 передается на колесо 2, приводящее во вращение рабочий столик. Для фиксации корпуса служит пор­шень 4, который при подаче воздуха перемещается вверх, сжимая пружину 1 и перемещая вверх штифт, осуществляющий подъем фиксатора. Корпус удерживается усилием пружины при опуска­нии фиксатора.

Координатный стол микросварочной установки
