Нелинейные преобразования сигналов

В этом разделе приводятся описания пяти работ, связанных с исследованиями преобразований различных сигналов в нелинейном преобразователе. Особенность лабораторного стола для проведения этих исследований состоит в том, что экраны характериографа и многоканального осциллографа, используемых в этих работах, расположены на трехкоординатной плоскости, позволяющей наблюдать диаграмму работы исследуемого нелинейного преобразователя сигналов (рис. 20).

Кроме этих приборов на лабораторном столе расположены трехканальный анализатор амплитудного спектра и анализатор функциональных характеристик. Объектом исследования во всех работах этого раздела является нелинейный преобразователь (НП), схема которого воспроизводится в правом верхнем углу лабораторного стола.


В качестве нелинейного элемента (НЭ) НП используется полевой или биполярный транзистор в зависимости от вида характеристики i = f (u ВХ), выбираемой с помощью пункта меню «Характеристика НЭ». Предусмотрено три вида этих характеристик: квадратичная, кусочно-линейная и экспоненциальная. Для первых двух имеется возможность устанавливать напряжение отсечки в диапазоне от 0 до –10 В (рис. 21, а). Для выбора нагрузки НП (возможные варианты: резистор, колебательный контур, полосовой фильтр, ФНЧ, ФВЧ, ФНЧ + ФВЧ) следует раскрыть пункт меню «Нагрузка» (рис. 21, б). Параметры выбранной нагрузки устанавливаются движковыми регуляторами с соответствующими цифровыми индикаторами (рис. 21, в). Выбор входных для НП сигналов осуществляется раскрытием пункта меню «Сигнал» (рис.21, г) в диапазоне от простых форм (гармонический, бигармонический, простой АМ сигнал) до любых других от генератора сигналов (рис. 14). Параметры входных сигналов регулируются движковыми регуляторами (рис. 21, д).


Анализатор функциональных характеристик, экран которого расположен в правом нижнем углу лабораторного стола, позволяет получать графики функциональных характеристик (ФХ) НП вида

,

,

где Ik – амплитуда k -й гармоники выходного тока НЭ,

Е СМ – напряжение смещения,

Е 1 – амплитуда гармонического сигнала на входе НЭ.

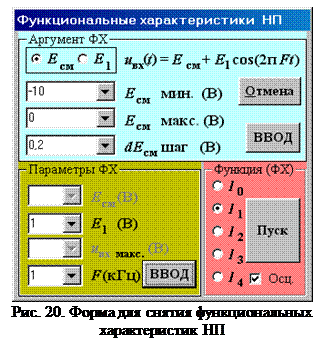

Для измерения ФХ следует раскрыть пункт меню «Исследование ФХ» в виде формы «Функциональные характеристики НП» (рис. 22). В ней имеется три области:

1) «Аргумент ФХ» – для выбора независимой переменной (Е см или Е 1), диапазона и шага ее изменения;

2) «Параметры ФХ» – для установки значений выбранных параметров ФХ;

3) «Функция (ФХ) – для выбора индекса (номера гармоники) измеряемой ФХ.

После выбора всех вышеперечисленных параметров и нажатия кнопки «Пуск» автоматически выполняется эксперимент по снятию функциональной характеристики НП «по точкам» путем подачи гармонического сигнала с установленными параметрами на вход НП для каждого значения аргумента ФХ. В каждой такой точке вычисляется и запоминается амплитуда соответствующей гармоники выходного тока. Этот эксперимент может наглядно воспроизводиться в виде диаграммы работы НП (при включенной опции «Осц») или проводиться незримо в «теневом» режиме. По его завершении на экран анализатора ФХ выводится нормированный (по оси ординат) график ФХ, построенный по массиву ее значений для всей совокупности экспериментальных точек (значений аргумента ФХ).
