Измерители-регуляторы МТ2 предназначены для измерения и регулирования температуры в различных технологических процессах по позиционному или ПИД закону регулирования с широтно-импульсной модуляцией (ШИМ) выходного сигнала. Универсальный вход приборов позволяет использовать в качестве датчиков температуры различные термопреобразователи сопротивления.

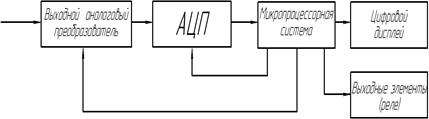

Структурная схема прибора представлена на рисунке 13.1.
Рисунок 13.1 – Структурная схема прибора
Входной аналоговый преобразователь превращает сопротивление термопреобразователя или термоЭДС термоэлектрического преобразователя в напряжение постоянного тока.
Напряжение поступает на вход АЦП, где оно вначале преобразуется во временной интервал, а затем в цифровой код, который далее обрабатывается микропроцессорной системой.
Микропроцессорная система, оперируя цифровым кодом, производит линеаризацию номинальной статической характеристики измерительного преобразователя, компенсацию сопротивления соединительных проводов при трехпроводном подключении термопреобразователя или вводит поправку на температуру свободных концов термоэлектрического преобразователя (для измерения температуры свободных концов термопары служит пленочный чувствительный элемент с НСХ: 100П, W100 = 1,385), расположенный рядом с клеммами для подключения).
|
|
|
Далее микропроцессорная система производит дешифрацию цифрового кода и выдает сигнал на цифровой дисплей, представляющий собой три или четыре (в зависимости от модификации прибора) семисегментных светодиодных индикатора, отображающих измеренное значение в цифровом виде.
Кроме этого, микропроцессорная система управляет выходными коммутационными элементами (электромеханическими или полупроводниковыми реле) в соответствии с заложенным в программу алгоритмом регулирования, что позволяет не только измерять температуру, но и использовать прибор в системах автоматического регулирования.
