Рис. 8.8. Установка шпонки с буртиком в охватывающую деталь
Сборку соединений с сегментными шпонками (рис. 8.9) производят следующим образом.
1. Установить деталь 2 в приспособление, закрепить.
2. Посадить в шпоночный паз детали 2 сегментную шпонку 1 до упора.
3. Проверить посадку шпонки 1 в пазу детали 2 по специальному кольцу 3 на
краску.

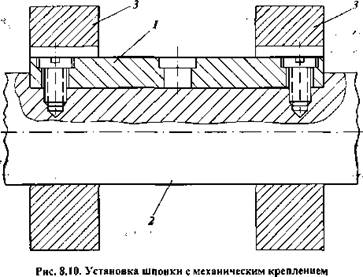

Наиболее трудоемкой является сборка соединений с механическим креплением шпонок (рис. 8.10). Она осуществляется в следующем порядке.
1. Установить деталь 2 в приспособление, закрепить.
2. Посадить шпонку 1 в шпоночный паз детали 2.
3. Сверлить отверстия в детали 2 на глубину I через отверстия шпонки 1, очистить отверстия от стружки.
4. Нарезать в отверстиях резьбу, очистить отверстия от стружки.
5. Ввернуть два винта.
6. Проверить посадку шпонки 1 в пазу охватывающей детали по специальным кольцам 3 на краску.
