Формирование расчетной схемы

Создание новой задачи

Для создания новой задачи щелкните по кнопке на панели инструментов (Файл / Новый).

В появившемся диалоговом окне «Признак схемы» (рис.3.1) задайте следующие параметры:

– имя создаваемой задачи – «Рама» (шифр задачи по умолчанию совпадает с именем задачи);

– признак схемы – 2 – три степени свободы в узле (два перемещения и поворот) X0Z.

После этого щелкните по кнопке _.

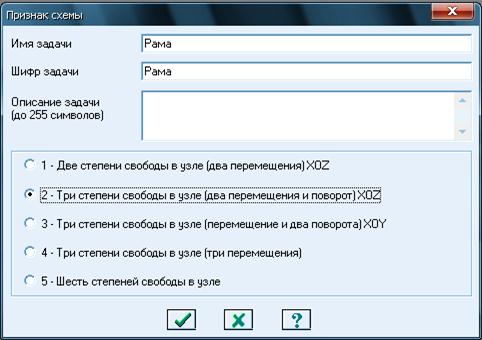

Рис.3.1. Диалоговое окно «Признак схемы»
