Кнопкой на панели инструментов (Нагрузки / Выбор загружения) вызовите диалоговое окно «Активное загружение», в котором задайте имя загружения №1 «Постоянные нагрузки». В левом верхнем углу рабочей области экрана появится соответствующая надпись «Постоянные нагрузки».
4.1.1. Загружение собственным весом каркаса
Так как каркас состоит из ЖБ и стальных элементов, для которых коэффициент надежности по нагрузке от собственного веса будет принимать разные значения, то загружение для этих элементов будет производиться по отдельности.
С помощью кнопки (Выбор / Отметка элементов) и курсора выделите ЖБ элементы. Вызовите диалоговое окно «Добавить собственный вес» (рис.4.2) с помощью меню «Нагрузки / Добавить собственный вес».
Установите флажок для выбора выделенных элементов. Введите значение коэффициента надежности по нагрузке в соответствующее окно и щелкните по кнопке .
Затем необходимо повторить процедуры для стальных элементов, изменив значение коэффициента надежности по нагрузке.
|
|
4.1.2. Загружение собственным весом
Нагрузку от веса плит покрытия и ограждения представим в виде равномерно распределенной нагрузки на ферму и колонны соответственно.

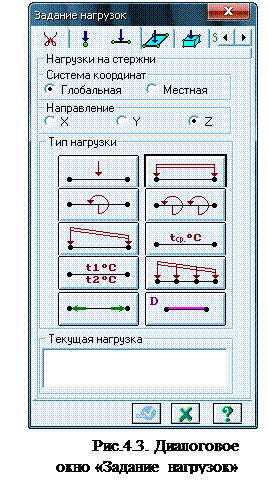

Нагрузки на узлы и элементы задаются с помощью диалогового окна «Задание нагрузок» (рис.4.3), которое вызывается кнопкой на панели инструментов (Нагрузки / Нагрузка на узлы и элементы).
Для задания равномерно распределенной нагрузки от веса плит покрытия необходимо открыть закладку «Нагрузки на стержни» окна «Задание нагрузок». Теперь необходимо выбрать систему координат, и в соответствии с ней направление действия нагрузки. В этом же окне нажмите на кнопку , соответствующую типу нагрузки.
Правило знаков: если направление вектора приложения нагрузки совпадает с направлением оси, то ее значение со знаком «–», в противном случае с «+».
В соответствии с правилом знаков задайте значение нагрузки.
С помощью кнопки (Выбор / Отметка элементов) и курсора выделите элементы ЖБ балки и щелкните по кнопке .
Для задания равномерно распределенной нагрузки от веса плит ограждения необходимо повторить проделанные операции, выделив стержни ЖБ колонн.
Для отображения на расчетной схеме заданных нагрузок необходимо установить флажки «Нагрузки» и «Величины нагрузок» в диалоговом окне «Установка флагов рисования», вызываемого кнопкой (Опции / Флаги рисования). Щелкните по кнопке «Перерисовать» .

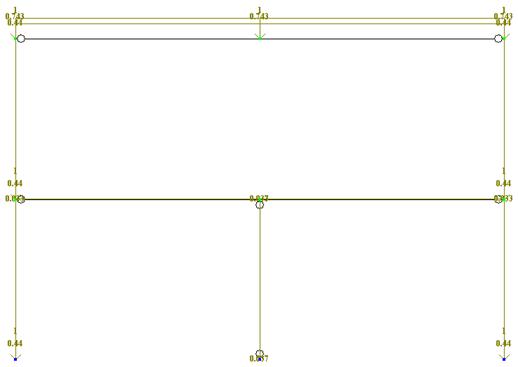

На расчетной схеме указаны нагрузки и их величины на соответствующие элементы расчетной схемы (рис.4.4).
Рис.4.4. Нагрузки и их величины
