Радиоволна по своей физической природе является обычной электромагнитной волной, которая имеет длину более 0,1 мм и распространяется в пространстве со скоростью около 300000 км/с. Электромагнитное поле содержит две составляющие: электрического поля с мерой интенсивности — напряженностью Е и магнитного поля с мерой интенсивности — напряженностью Н. Всякое изменение составляющих поля во времени сопровождается изменением положения фронта волны в пространстве, окружающем излучатель (передающую антенну). Фронтом волны является поверхность, окружающая источник колебания, все точки которой имеют одинаковые фазы колебаний. На рис. 3.5 условно представлена картина распространения электромагнитного поля вдоль оси . Векторы напряженностей Е и Н перпендикулярны друг другу и лежат в плоскости, перпендикулярной направлению рассмотрения волны x. Расстояние, которое электромагнитное поле проходит за один период колебания Т, называют длиной волны; , где — частота колебания. Излучение радиоволн является по существу процессом образования электромагнитных волн в окружающем излучатель (антенну) пространстве. С удалением от излучателя поверхность фронта волны возрастает, поэтому количество энергии, отнесенное к единице площади поверхности волны (плотность ее энергии), падает. Поскольку площадь поверхности сферической волны пропорциональна квадрату радиуса сферы, то плотность энергии волны падает пропорционально квадрату расстояния.
|
|

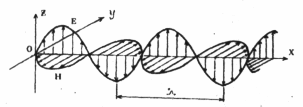

Рис. 3.5. Условная картина распространения электромагнитного поля: Е — напряжённость электрического поля; Н — напряжённость магнитного поля; — длина волны.

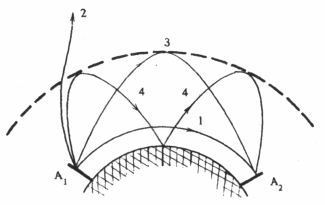

Рис. З.6. Характер распространения поверхностных и пространственных радиоволн: — радиопередающая антенна; — радиоприёмная антенна; 1 — поверхностная волна; 2 — пространственная волна, уходящая в пространство (не достигающая земли); 3 — пространственная волна, возвращающаяся на землю после отражения от ионизированного слоя в ионосфере; 4 — пространственная волна с многократными отражениями от ионизированного слоя и поверхности земли
На распространение радиоволн влияют свойства поверхности Земли и свойства ионосферы в направлении распространения волны. Электропроводность почвы, вдоль которой распространяется или от которой отражается волна, влияет на потери ее энергии: чем меньше электропроводности, тем больше величина потерь. Поэтому у хорошо проводящих поверхностей (например, большие водные поверхности) уровни принимаемых сигналов, как правило, выше. Неровность земной поверхности создает препятствия в распространении радиоволн, если их размеры сравнимы с длиной волны или превышают ее. При этом может происходить дифракция радиоволн — явление огибания волной препятствия, например, горы, здания и т. д. Иногда дифракция порождает появление областей с малой напряженностью в «тени» препятствий, что ухудшает качество приема или вообще делает его невозможным (появление так называемых «мертвых зон» при радиоприеме). Важную роль при распространении радиоволн играет ионосфера — слой разреженного ионизированного газа, содержащегося в верхних слоях земной атмосферы и способного по-разному в зависимости от условий ионизации (ее интенсивность изменяется в зависимости от времени суток, времени года и цикла солнечной активности) отражать радиоволны. Относительно регулярные характеристики ионизированного газа отмечаются на высотах 100—130 и 300—400 км от земной поверхности.
|
|
К месту приема радиоволна приходит как поверхностная и как пространственная (рис. 3.6). Поверхностная волна распространяется вдоль поверхности Земли. На условия ее распространения влияют состояние поверхности и длина волны колебания. Пространственная волна распространяется наклонно к поверхности Земли. Она может уходить в пространство и не достигать Земли или возвращаться на Землю после отражения от ионосферы. Возможны и многократные отражения волны. В этом случае на условия ее распространения влияет проводимость почвы в местах отражения.
Классификация радиочастот, соответствующих условным диапазонам волн (принята Международным союзом электросвязи — МСЭ и Международной электротехнической комиссией - МЭК), приведена во вступительном очерке. В настоящее время для целей радиовещания используют следующие диапазоны радиоволн: длинные волны (ДВ), средние (СВ), короткие (КВ), ультракороткие (УКВ); их поддиапазоны, частоты и длины волн приведены в таблице 3.1. Радиовещание на ДВ, СВ и КВ осуществляется с АМ, радиовещание на УКВ — с ЧМ.
Таблица 3.1 Диапазоны и поддиапазоны радиоволн, используемые для целей радиовещания
Название диапазона | Поддиапазоны | Частота | Длина волны |
ДВ | - | 148,5—283,5 кГц | 2020,2—1058,2 м |
СВ | 526,5—1600,5 кГц | 568—186,7 м | |
КВ | - | 3,95—12,1 МГц | 75,9—24,8 м |
75 м | 3,95—4,0 МГц | 75 м | |
49 м | 5,95—6,2 МГц | 49 м | |
41 м | 7,16—7,36 МГц | 41 м | |
31 м2 | 9,5—9,9 МГц | 31 м | |
25 м3 | 11,65—12,075 МГц | 25 м | |
23 м4 | 13,6—13,8 МГц | 23 м | |
19 м5 | 15,1 — 15,6 МГц | 19 м | |
16 м6 | 17,55—17,9 МГц | 16 м | |
13 м7 | 21,45—21,85 МГц | 13 м | |
11 м | 25,67 — 26,1 МГц | 11 м | |
УКВ | 65,8—74,0 МГц | 4,56—4,05 м | |
100—108 МГц | 3,00—2,78 м |
1 — допускается 2 поддиапазона, например: 520,5—1300 кГц и 1300—1600,5 кГц; 2 — 9,5—9,775 МГц; 3— 11,7—11,975 МГц; 4 — диапазон отсутствует; 5— 15,1 — 15,45 МГц; 6— 17,7—17,9 МГц; 7-21,45—21,75 МГц.
