Определение мощности двигателя щековых дробилок

Мощность приводного электродвигателя рассчитывается по формуле:

N=(j2*Qv*(i-1))\(2.4*E*КПДд*КПДп)

Где КПДд- КПД дробилки = 0.2…0.3

КПДп- КПД привода =0.9

i- степень дробления

Dcb- средневзвешенный размер материала по дроблению

d- средневзвешенный размер выходного материала

i=Dcb\d

7.Определение частоты вращения эксцентрикового вала щековых дробилок.

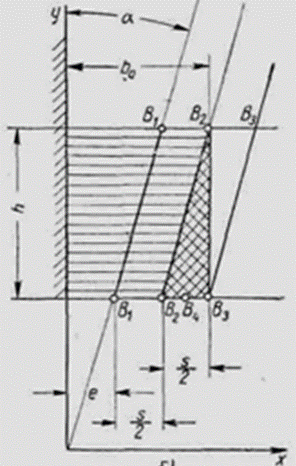

Пусть ширина выходной щели b равна e+S_н, где e- расстояние между дробящими плитами в момент их максимального сближе ния;S_н- ход подвижной щеки в нижней точке камеры дробления. Предположим,что кусок дробимого материала,диаметр которого e+S_н при максимальном сближении плит вступил в контакт с ними в месте, соответствующему своему размеру, т.е. на расстоянии h от выходной щели.За время отхода подвижной щеки от неподвижной кусок под действием силы тяжести должен успеть опустсться на величину h и выйти из камеры дробления,т.е. число оборотов эксцентрикового вала должно бытьтаким, чтобы время t отхода подвижной щеки из крайнего левого положения в крайнее правое было равно времени, необходимому для прохождения свободно падающим телом пути h.Число оборотов вала в секунду

С учетом силы трения материала о дробящие плиты:Для дробилок с шириной приемного отверстия 600мм и менее

; с шириной приемного отв. 900мм и более

,где b-ширина выходной щели, мм.
