Контактная сеть предназначена для передачи электрической энергии, получаемой от тяговых подстанций к электроподвижному составу и должна обеспечивать надежный токосъем при наибольших скоростях движения в любых атмосферных условиях.
Основные элементы к/сети:
1. Железобетонная или металлическая опора.
2. Консоль – шарнирно крепится на опоре.
3. Изоляторы.
4. Несущий трос – крепится через изоляторы к консоли.
5. Контактный провод – медный фасонный, марки МФ-100 или МФ -85.
6. Струнка – изготавливается из проволоки диаметром 4 – 5 мм, на которой к/провод подвешивается к несущему тросу.

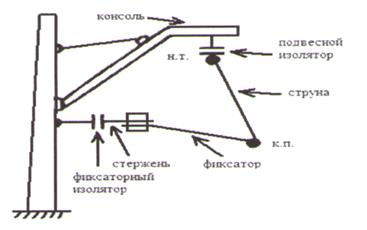

7. Сочлененный фиксатор, через изолятор крепится к опоре и смещает к/провод от оси пути против каждой опоры, чтобы обеспечить зигзаг для равномерного износа угольных накладок токоприемника.
Опоры железобетонные или металлические располагаются вдоль
железнодорожного пути на расстоянии 65-80 м друг от друга.
Консоли укреплены в верхней части опор. К ним на изоляторах
подвешен медный или биметаллический несущий трос.
