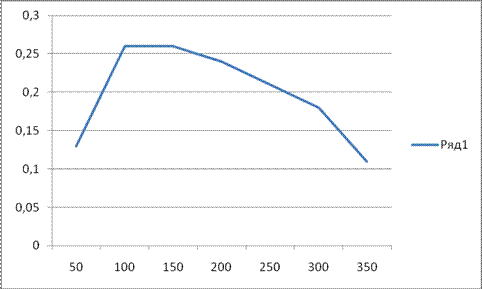

График распределения концентраций

Предельно допустимый выброс вредного вещества в атмосферу (ПДВ, г/с), при котором его максимальная концентрация в приземном слое воздуха не превышает ПДК_м.р., для нагретых выбросов определяется по формуле:

ПДВ= ПДКм.р.Н^{2 3}√ Q Δ T/АFmn η

ПДВ=0.5*30 ^{2 3}√9,42*95/160*1*1,5*1=18,0 (г/с)

Минимальную высоту H_min источника выброса для рассеивания выбросов через одиночный источник, при которой максимальная концентрация вредного вещества в приземном слое не превышает ПДК_мр., можно определить по формуле:

Нmin = (АМFmn η/ ПДКм.р³√ Q Δ T)^0.5

Н_min=(160*10*1*1,5*1/0.5³√9,42*95)^0.5=70 (м)

Вывод: Несмотря на то что, вредная концентрация не превышает максимально допустимого уровня, рекомендуется увеличить высоту трубы.
