Структурная схема, архитектура системы контроля и управления доступом

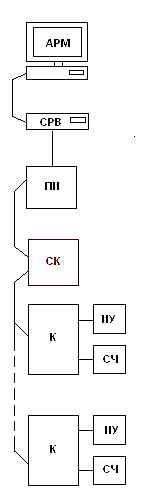

Системы контроля и управления доступом (СКУД), которые еще называют системы контроля доступа являются составной частью системы безопасности. Здесь будут рассмотрены состав, основная структурная схема системы контроля доступа. Назначение системы контроля и управления доступом (СКУД) явствует из самого названия. Структурная схема СКУД приведена на рисунке, где

§ СРВ - сервер системы контроля доступа,

§ АРМ - автоматизированное рабочее место СКУД,

§ СК - системный контроллер СКУД,

§ К - контроллер системы контроля и управления доступом,

§ СЧ - считыватель системы контроля и управления доступом,

§ ИУ - исполнительное устройство СКУД,

§ ПИ - преобразователь интерфейса.

Как видите, все просто.

Далее - составные части СКУД, их функциональное назначение.

Сервер СКУД - место хранения базы данных, базового программного обеспечения (ПО), его дополнительных модулей. АРМ позволяет осуществлять работу с базами данных, программами и модулями различным пользователям в соответствии с предоставленными им правами доступа. Следует отметить, что иногда для управления и работой с системой контроля доступа бывает достаточно одного компьютера, одновременно выполняющего функции сервера и рабочего места. Системные требования к серверу, как правило, невысоки, они определяются технической документацией производителя СКУД.

Базовое программное обеспечение большинства систем контроля и управления доступом позволяет осуществлять:

§ автоматическое определение аппаратного состава системы, настройка параметров работы подключенных устройств,

§ операции с базами данных, создание новых баз, резервных копий и архивов, восстановление утерянных данных,

§ создание шаблонов оформления карты доступа в виде пропуска с фотографией,

§ ведение базы данных персонала с фотографиями, должностями, графиками работы и личными данными сотрудников,

§ получение отчетов о времени присутствия сотрудников, о нарушениях (опозданиях, преждевременных уходах, прогулах), как по отдельным сотрудникам, так и по подразделениям в целом.

Дополнительные модули ПО СКУД значительно расширяют возможности системы контроля доступа, позволяют интегрировать ее данные с бухгалтерскими и иными программами, используемыми на предприятии (организации).

Системный контроллер СКУД осуществляет общее управление контроллерами и устройствами системы контроля доступа. В некоторых системах может отсутствовать. Вообще, одной из основных характеристик системы контроля и управления доступом является количество поддерживаемой системой устройств управления. Для больших (по емкости) СКУД системный контролер является своего рода расширителем, позволяет создавать разветвленную архитектуру СКУД.

Контроллер системы контроля и управления доступом основной задачей имеет идентификацию посетителя (сотрудника) на основании предъявленного идентификатора (как правило карта proximity, ключ Touch Memory), управления исполнительным устройством (замок, турникет, пр.). Есть контроллеры, выполняющие дополнительные функции, в частности - охранные). Основными техническими характеристиками контроллера системы контроля доступа являются объем памяти для хранения информации о количестве идентификаторов (карт доступа), системных событиях СКУД.

Считыватель системы контроля доступа предназначен для передачи данных об идентификаторе СКУД контроллеру. Может быть специализированным (считыватель proximity карт), комбинированным (считыватель proximity, Touch Memory).

Исполнительное устройство СКУД - это замки, турникеты, шлагбаумы и т.д.).

Преобразователь интерфейса системы контроля и управления доступом - устройство, осуществляющее сопряжение интерфейса контроллеров СКУД и сервера системы контроля доступа.
