Определение коэффициента теплового линейного расширения твердых тел
Цель работы: 1. Изучить и освоить методику определения коэффициента теплового линейного расширения на установке ПКЛР-2.
2.Определить коэффициент теплового линейного расширения стали и алюминия.
Литература: 1. Гершензон Е.М. и др. Курс общей физики. Молекулярная физика. М.,Просвещение,1982, с.156-159.
2. Кикоин И.К. и Кикоин А.К. Молекулярная физика. М., Физматгиз, 1963, гл.YÏÏ, параграф 1, гл. 1Х, параграф 5.
3. Киттель Ч. Элементарная физика твердого тела. М.,1965.с.73-74
.4 Савельев И.В. Курс общей физики. Механика, молекулярная физика. М.. Наука, 1987. с.361-370.
Приборы и оборудование: 1. Установка ПКЛР-2
2. Стальной и алюминиевый стрежни.
3. Измерительная линейка.
4. Термометр.
5. Барометр.
Описание установки

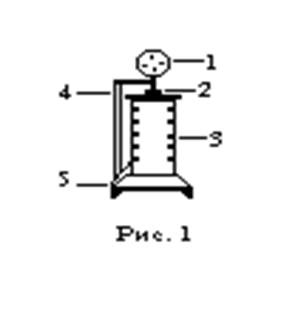

| Установка ПКЛР-2 (рис.1) состоит из индикатора часового типа-1, пробирки-2, нагревателя-3, кронштейна-4 и подставки-5. Индикатор часового типа предназначен для измерения линейных размеров в пределах от 0 до 10 мм с ценой деления основной шкалы 0,01 мм с допустимой погрешностью 0,025 мм. Он состоит из корпуса, измерительного стержня, передаточного механизма, двух шкал, двух стрелок (большой и малой) и ободка, имеющего возможность вместе с соточной шкалой поворачиваться относительно корпуса для установки индикатора на нуль |
Стеклянная пробирка должна быть наполнена водой для создания равномерного нагрева всего стержня. Необходимо следовать правилу: воды должно быть столько, чтобы при кипении она не выплескивалась на нагреватель.
|
|
|
Нагреватель типа муфельной электропечи работает от напряжения 220 В и имеет мощность 30 Вт. Он позволяет получать температуру свыше t= 120 К по шкале Цельсия. Кронштейн позволяет перемещать индикатор в горизонтальной плоскости на угол до 90°.
