Пример 2.1. Данные о сменной добыче угля на одного рабочего (переменная Y – измеряется в тоннах), мощности пласта (переменная X 1 – измеряется в метрах) и уровнем механизации работ в шахте (переменная X 2 – измеряется в процентах), характеризующие процесс добычи угля в 10 шахтах приведены в таблице 2.1.
Предполагая, что между переменными Y, X 1, X 2 существует линейная зависимость, необходимо найти аналитическое выражение для этой зависимости, т.е. построить уравнение линейной регрессии.
Таблица 2.1
Номер шахты i | xi 1 | xi 2 | yi |
Требуется определить:
1. Вычисление коэффициентов линейной множественной регрессии;
2. Вычисление коэффициентов линейной множественной регрессии и проверка значимости в режиме Регрессия;
3. Методические рекомендации по выполнению лабораторных заданий
Цель работы. Используя пространственную выборку таблицы 3.1 необходимо вычислить вектор коэффициентов
|
|
уравнения регрессии (3.1).
Расчетные соотношения. Вектор коэффициентов, найденный методом наименьших квадратов является решением следующей системы уравнений:
,
где - матрица размера , первый столбец которой составлен из 1, а другие два столбца составлены из значений ,т.е. матрица имеет следующую структуру (символы … означают не отображенные элементы)
,
а - вектор, составленный из 10 значений , т.е.
.
Матрица имеет обратную матрицу и тогда вектор коэффициентов вычисляется в виде:
. (2.2)
Матричные функции Excel. Для реализации этой матричной формулы в необходимо выполнить следующие операции: транспонирование; умножение матриц (частный случай – умножение матрицы на вектор); вычисление обратной матрицы. Все эти операции можно реализовать с помощью следующих матричных функций Exce l. Для работы с этими функциями можно или а) обратиться к Мастеру функций и выбрать нужную категорию функций, затем указать имя функции и задать соответствующие диапазоны ячеек, или б) ввести с клавиатуры имя функции задать соответствующие диапазоны ячеек.
Транспонирование матрицы осуществляется с помощью функции ТРАНСП (категория функций – Ссылки и массивы). Обращение к функции имеет вид:
ТРАНСП (диапазон ячеек),
где параметр диапазон ячеек задает все элементы транспонируемой матрицы (или вектора).
Умножение матриц осуществляется с помощью функции МУМНОЖ (категория функций – Математические).Обращение к функции имеет вид:
МУМНОЖ(диапазон_1;диапазон_2),
где параметр диапазон_1 задает элементы первой из перемножаемых матриц, а параметр диапазон_2 – элементы второй матрицы. При этом перемножаемые матрицы должны иметь соответствующие размеры (если первая матрица , вторая - , то результатом будет матрица ).
|
|
Обращение матрицы (вычисление обратной матрицы) осуществляется с помощью функции МОБР (категория функций – Математические). Обращение к функции имеет вид:
МОБР (диапазон ячеек),
где параметр диапазон ячеек задает все элементы обращаемой матрицы, которая должна быть квадратной и невырожденной.
При использовании этих функций необходимо соблюдать следующий порядок действий:
· выделить фрагмент ячеек, в которые будет занесен результат выполнения матричных функций (при этом надо учитывать размеры исходных матриц);
· ввести арифметическое выражение, содержащее обращение к матричным функциям Excel;
· одновременно нажать клавиши [Ctrl], [Shift], [Enter]. Если этого не сделать, то вычислится только один элемент результирующей матрицы или вектора.
Решение. Сформируем матрицу и вектор (см. рис. 2.1).

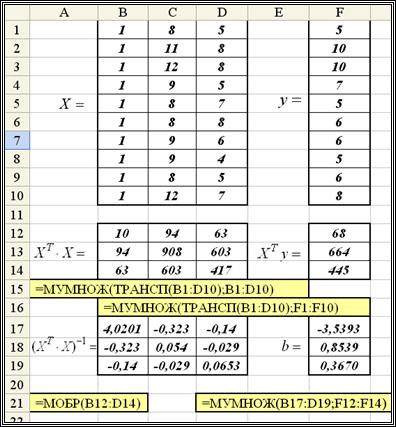

Рис. 2.1. Вычисление коэффициентов множественной регрессии
Затем выполним формирование матрицы , вектора и вычисление вектора по формуле (3.2). Все эти вычисления показаны на рис. 2.1.
Получен вектор коэффициентов и тогда уравнение регрессии (2.1) примет вид:
. (2.3)
Цель работы. Используя пространственную выборку таблицы 2.1 и используя режим Регрессия необходимо вычислить вектор коэффициентов уравнения регрессии
. (2.4)
Режим Регрессия модуля Анализ данных. Табличный процессор Excel содержит модуль Анализ данных. Этотмодуль позволяет выполнить статистический анализ выборочных данных (построение гистограмм, вычисление числовых характеристик и т.д.). Режим работы Регрессия этого модуля осуществляет вычисление коэффициентов линейной множественной регрессии с переменными, построение доверительные интервалы и проверку значимости уравнения регрессии.
Для вызова режима Регрессия модуля Анализ данных необходимо:
· обратиться к пункту меню Сервис;
· в появившемся меню выполнить команду Анализ данных;
· в списке режимов работы модуля Анализ данных выбрать режим Регрессия и щелкнуть на кнопке Ok.
После вызова режима Регрессия на экране появляется диалоговое окно (см. рис. 2.2), в котором задаются следующие параметры:
1. Входной интервал Y – вводится диапазон адресов ячеек, содержащих значения (ячейки должны составлять один столбец).

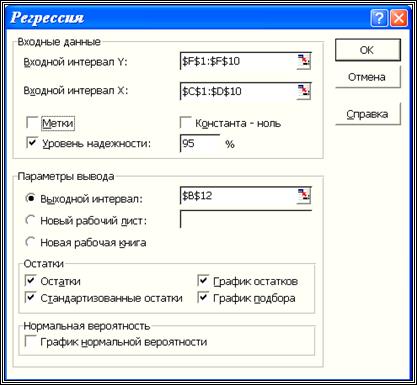

Рис. 3.2. Диалоговое окно режима Регрессия
2. Входной интервал X – вводится диапазон адресов ячеек, содержащих значения независимых переменных. Значения каждой переменной представляются одним столбцом. Количество переменных не более 16 (т.е. ).
3. Метки – включается если первая строка во входном диапазоне содержит заголовок. В этом случае автоматически будут созданы стандартные названия.
4. Уровень надежности – при включении этого параметра задается надежность при построении доверительных интервалов.
5. Константа-ноль – при включении этого параметра коэффициент .
6. Выходной интервал – при включении активизируется поле, в которое необходимо ввести адрес левой верхней ячейки выходного диапазона, который содержит ячейки с результатами вычислений режима Регрессия.
7. Новый рабочий лист – при включении этого параметра открывается новый лист, в который начиная с ячейки А1 вставляются результаты работы режима Регрессия.
8. Новая рабочая книга - при включении этого параметра открывается новая книга на первом листе которой начиная с ячейки А1 вставляются результаты работы режима Регрессия.
9. Остатки – привключении вычисляется столбец, содержащий невязки .
10. Стандартизованные остатки – при включении вычисляется столбец, содержащий стандартизованные остатки.
|
|
11. График остатков – при включении выводятся точечные графики невязки , в зависимости от значений переменных . Количество графиков равно числу переменных .
12. График подбора – при включении выводятся точечные графики предсказанных по построенной регрессии значений от значений переменных . Количество графиков равно числу переменных .
Решение. Первоначально введем в столбец С десять значений первой переменной, в столбец D - десять значений первой переменной (см. рис. 2.2), а в столбец F – десять значений зависимой переменной.
После этого вызовем режим Регрессия и в диалоговом окне зададим необходимые параметры (см. рис. 2.2). Результаты работы приводятся рис. 2.3 – 2.5. Заметим, из-за большой «ширины» таблиц, в которых выводятся результаты работы режима Регрессия, часть результатов помещены в другие ячейки.

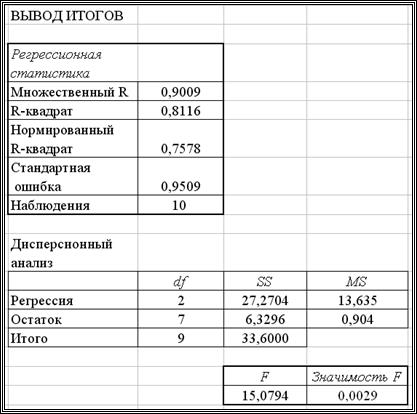

Рис. 2.3. Результаты работы режима Регрессия
Дадим краткую интерпретацию показателям, значения которых вычисляются в режиме Регрессия. Первоначально рассмотрим показатели, объединенные названием Регрессионная статистика (см. рис. 2.3).
Множественный - корень квадратный из коэффициента детерминации.
квадрат – коэффициент детерминации .
Нормированный квадрат – приведенный коэффициент детерминации (см. формулу (2.1)).
Стандартная ошибка – оценка для среднеквадратического отклонения .
Наблюдения – число наблюдений .
Перейдем к показателям, объединенных названием Дисперсионный анализ (см. рис. 2.3).
Столбец - число степеней свободы. Для строки Регрессия показатель равен числу независимых переменных ; для строки Остаток - равен ; для строки Итого – равен .
Столбец SS – сумма квадратов отклонений. Для строки Регрессия показатель равен величине (см. формулы (1.16)), т.е.
;
для строки Остаток - равен величине (см. формулы (1.16)), т.е.
;
для строки Итого – равен .
Столбец дисперсии, вычисленные по формуле
,
т.е. дисперсия на одну степень свободы.
Столбец – значение , равное критерию Фишера, вычисленного по формуле:
.
Столбец значимость - значение уровня значимости, соответствующее вычисленной величине критерия и равное вероятности , где - случайная величина, подчиняющаяся распределению Фишера с степенями свободы. Эту вероятность можно также определить с помощью функции FРАСП(). Если вероятность меньше уровня значимости (обычно ), то построенная регрессия является значимой..
|
|
Перейдем к следующей группе показателей, объединенных в таблице, показанной на рис. 2.4.

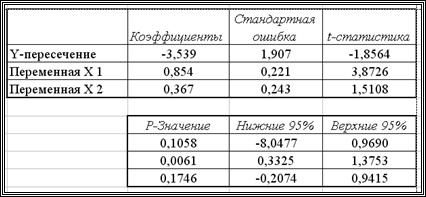

Рис. 2.4. Продолжение результатов работы режима Регрессия
Столбец Коэффициенты – вычисленные значения коэффициентов , расположенных сверху-вниз.
Столбец Стандартная ошибка – значения , вычисленные по формуле .
Столбец статистика – значения статистик .
Столбец Р – значение – содержит вероятности случайных событий , где случайная величина, подчиняющаяся распределению Стьюдента с степенями свободы.
Если эта вероятность меньше уровня значимости , то принимается гипотеза о значимости соответствующего коэффициента регрессии.
Из рис. 2.4 видно, что значимым коэффициентом является только коэффициент .
Столбцы Нижние 95% и Верхние 95% - соответственно нижние и верхние интервалы для оцениваемых коэффициентов .
Перейдем к следующей группе показателей, объединенных в таблице, показанной на рис. 2.5.

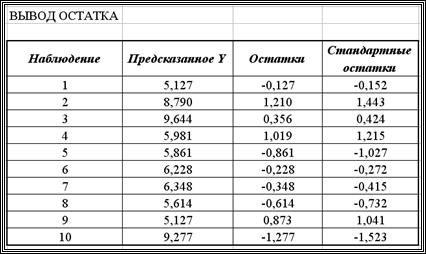

Рис. 2.5. Продолжение результатов работы режима Регрессия
Столбец Наблюдение – содержит номера наблюдений.
Столбец Предсказанное У – значения , вычисленные по построенному уравнению регрессии.
Столбец Остатки – значения невязок
В заключении рассмотрения результатов работы режима Регрессия приведем график невязок (на рисунке 2.6 невязки названы остатками) при заданных значениях только второй переменной. Наличие чередующихся положительных и отрицательных значений невязок является косвенным признаком отсутствия систематической ошибки (неучтенной независимой переменной) в построенном уравнении регрессии.

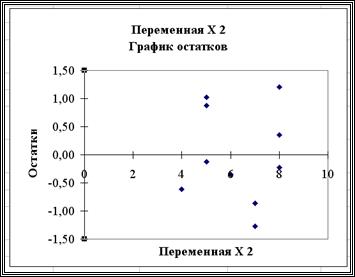

Рис. 2.6. График невязок как функция переменной
