Добавление нового объекта

Для создания нового объекта нужно щелкнуть по кнопке Object на панели Toolbox и затем по свободному месту окна диаграммы. Далее необходимо зайти в спецификацию объекта, дважды щелкнув мышкой по границе прямоугольника или правой кнопкой мыши по нему и выбрав пункт меню Open Specification... (рис. 2).

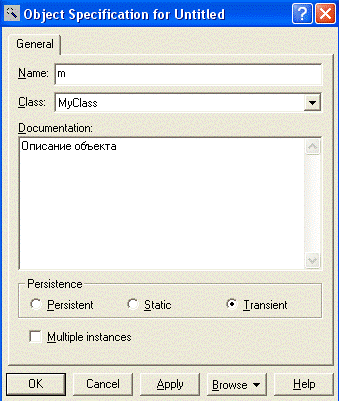

Рисунок 2. Окно спецификации объекта

В окне спецификации для объекта можно задать: имя объекта (Name); класс, экземпляром которого является этот объект (Class), если класса еще нет в проекте, то здесь его можно создать, выбрав в выпадающем списке значение <New>; текстовое описание (Documentation); время жизни объекта (Persistence); является ли этот объект мультиобъектом (Multiple instances).

Объект на диаграмму последовательности можно добавить и другим способом - путем перестаскивания соответствующего класса из Браузера на диаграмму. При этом автоматически будет создан анонимный объект - экземпляр этого класса.
