Исследование изменения характеристик фильтра в зависимости от заданных на него спецификаций

Отчет по лабораторной работе №3

СИНТЕЗ ОПТИМАЛЬНЫХ ПО ЧЕБЫШЁВУ

ЦИФРОВЫХ КИХ-ФИЛЬТРОВ

Цель работы: изучение оптимального по Чебышёву метода синтеза КИХ-фильтров, синтез цифровых низкочастотных фильтров.. Шифр студента – 1, ФНЧ частота среза 0.1π.

Содержание лабораторной работы

1. Исследование параметров синтезированных фильтров.

2. Реализация алгоритма синтеза КИХ-фильтров на основе оптимального по Чебышёву метода синтеза цифровых фильтров с использованием элементов написания программного кода в пакете Matlab.

3. Применение синтезированных фильтров в задаче обработки (фильтрации) гармонических сигналов.

Исследование изменения характеристик фильтра в зависимости от заданных на него спецификаций

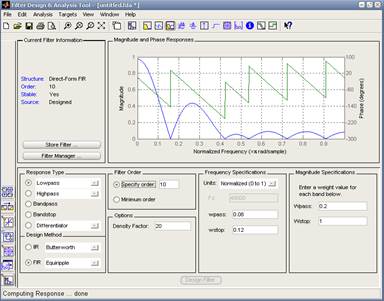

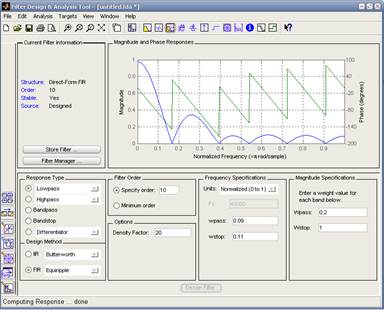

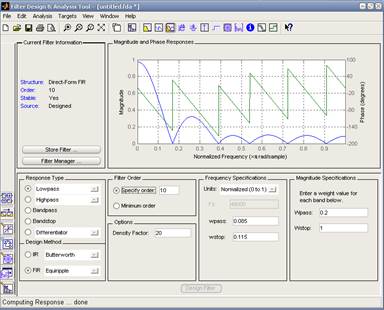

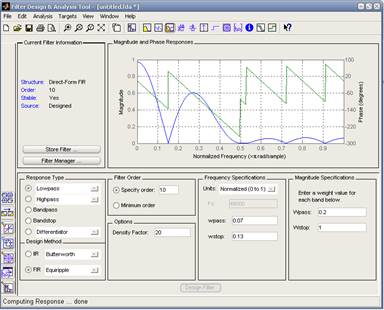

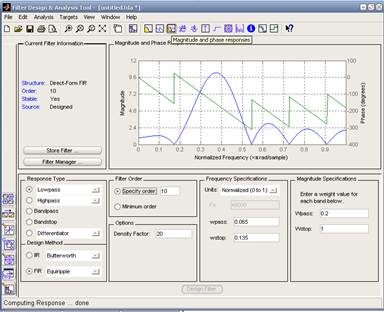

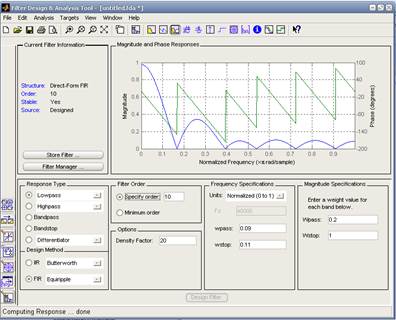

1. Исследование АЧХ и ФЧХ синтезированных фильтров при фиксированных значениях порядка фильтра N и параметрах Wpass и Wstop для любых шести наборов граничных частот в ПП (wpass) и ПЗ (wstop).

Вывод: при увеличении ширины переходной полосы синтезированыый фильтр все меньше соответствует заданым параметрам.

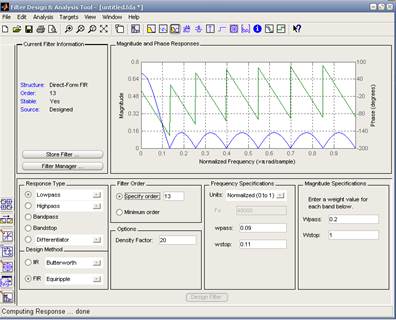

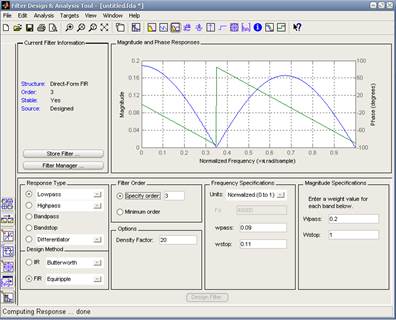

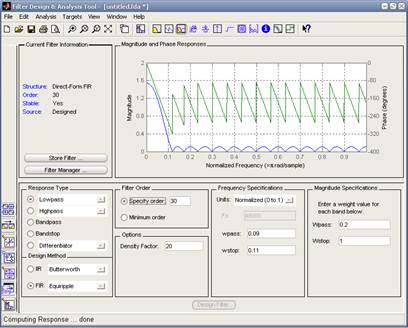

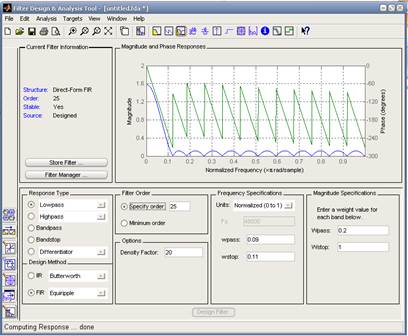

2. Исследование изменения АЧХ и ФЧХ синтезированного филтра при фиксированных значениях граничных частот в ПП (wpass) и ПЗ (wstop), и параметрах Wpass и Wstop для любых шести наборов порядка фильтра N.

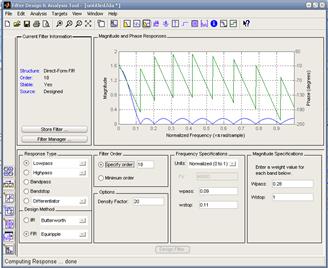

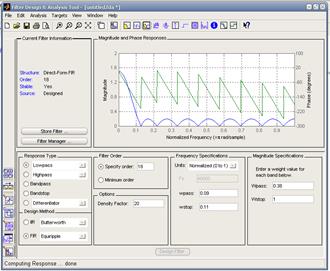

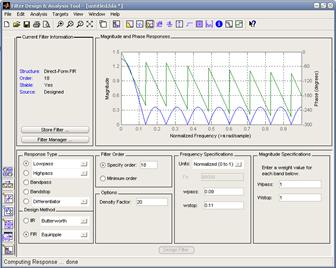

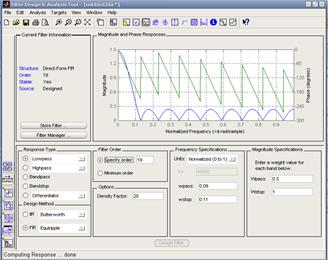

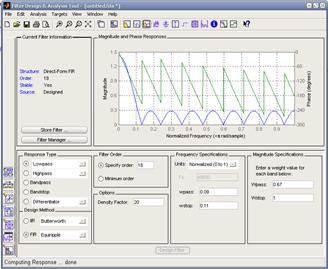

3. Исследование Для любых шести наборов значений весовой функции W() (Wpass и Wstop) произвести исследование АЧХ и ФЧХ синтезированных фильтров при фиксированных значениях порядка фильтра N и граничных частот в ПП (wpass) и ПЗ(wstop).
