При выпрямлении более высоких напряжений приходится соединять диоды последовательно, с тем, чтобы обратное напряжение на каждом диоде не превышало предельного. Но вследствие разброса обратных сопротивлений у различных экземпляров диодов одного и того же типана отдельных диодах обратное напряжение может оказаться выше предельного, что повлечет пробой диодов. Поясним это примером.
Пусть в некотором выпрямителе амплитуда обратного напряжения составляет 1000 В и применены диоды с Uобр max = 400 В. Очевидно, что необходимо соединить последовательно не менее трех диодов. Предположим, что обратные сопротивления диодов Rо6р1, = Rобр2 = 1 МОм и Rо6р3 = 3 МОм. Обратное напряжение распределяется пропорционально обратным сопротивлениям, и поэтому получится Uо6р1, = Uобр2 = 200 В и Uо6р3, = 600 В.
На третьем диоде (кстати говоря, он является лучшим, так как у него наибольшее Rобр) обратное напряжение выше предельного, и он может быть пробит. Если это произойдет, то напряжение 1000 В распределится между оставшимися диодами и на каждом из них будет 500 В. Ясно, что любой из этих диодов может пробиться, после чего все обратное напряжение 1000 В будет приложено к одному диоду, который его не выдержит. Такой последовательный пробой диодов иногда происходит за доли секунды.
|
|
Для того чтобы обратное напряжение распределялось равномерно между диодами независимо от их обратных сопротивлений, применяют шунтирование диодов резисторами (рисунок 2.24).

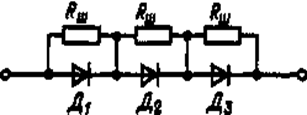

Рисунок 2.24 – Последовательное соединение диодов
Сопротивления Rш резисторов должны быть одинаковы и значительно меньше наименьшего из обратных сопротивлений диодов. Но вместе с тем Rш не должно быть слишком малым, чтобы чрезмерно не возрос ток при обратном напряжении, т. е. чтобы не ухудшилось выпрямление. Для рассмотренного примера можно взять резисторы с сопротивлением 100 кОм.
Тогда при обратном напряжении сопротивление каждого участка цепи, состоящего из диода и шунтирующего резистора, будет несколько меньше 100 кОм и общее обратное напряжение разделится между этими участками примерно на три равные части. На каждом участке это напряжение окажется меньше 400 В и диоды будут работать надежно. Обычно шунтирующие резисторы имеют сопротивление от нескольких десятков до нескольких сотен килоом.
Параллельное соединение диодов применяют в том случае, когда нужно получить прямой ток, больший предельного тока одного диода. Но если диоды одного типа просто соединить параллельно, то вследствие неодинаковости вольт-амперных характеристик они окажутся различно нагруженными и в некоторых ток будет больше предельного. Различие в прямом токе у однотипных диодов может составлять десятки процентов.
|
|
Для примера на рисунке 2.25, а показаны характеристики прямого тока двух диодов одного и того же типа, у которых Iпр max = 0,2 А. Пусть от этих диодов требуется получить прямой ток 0,4 А. Если их соединить параллельно, то при токе 0,2 А на первом диоде напряжение равно 0,4 В (кривая 1). А на втором диоде при таком же напряжении ток будет лишь 0,05 А (кривая 2). Таким образом, общий ток составит 0,25 А, а не 0,4 А. Увеличивать напряжение на диодах нельзя, так как в первом диоде ток станет больше предельного.

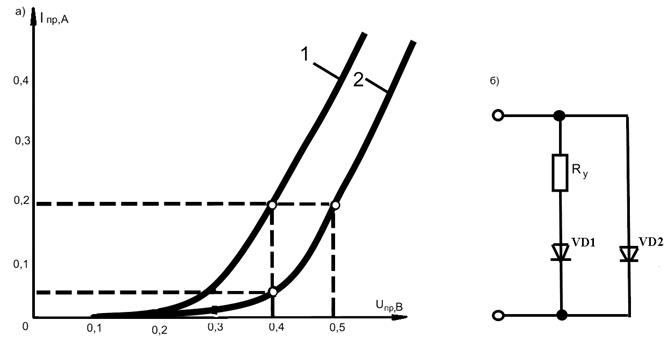

Рисунок 2.25 – Параллельное соединение диодов
Из характеристик видно, что для получения во втором диоде тока 0,2 А надо иметь на нем напряжение 0,5 В, т. е. на 0,1 В больше, чем на первом диоде. Поэтому, чтобы установить правильный режим работы диодов, надо подвести к ним напряжение 0,5 В, но последовательно с первым диодом включить уравнительный резистор (рисунок 2.25, б) – сцелью поглощения излишнего для первого диода напряжения 0,1 В. Ясно, что сопротивление этого резистора Rу = 0,1: 0,2 = 0,5 Ом. При наличии такого резистора оба диода будут нагружены одинаково током в 0,2 А.
Практически редко включают параллельно больше трех диодов. Уравнительные резисторы с сопротивлением в десятые доли ома или единицы ом обычно подбирают экспериментально до получения в рабочем режиме одинаковых токов в диодах. Иногда включают уравнительные резисторы с сопротивлением, в несколько раз большим, чем прямое сопротивление диодов, для того чтобы ток в каждом диоде определялся главным образом сопротивлением Rу.
Но в этом случае происходит дополнительное падение напряжения на Ry, превышающее в несколько раз прямое напряжение диодов, и КПД, конечно, снижается. Если нежелательно включать уравнительные резисторы, то надо подобрать диоды с примерно одинаковыми характеристиками. Однако рекомендуется по возможности не прибегать к параллельному соединению диодов.
