Лист 12. Формат А3. Основная надпись но форме 4а

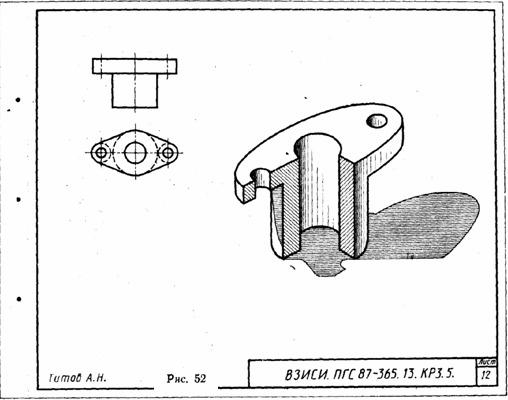

Формат А3. Основная надпись но форме 4а. Выполнить задачу - технический рисунок. Пример оформления листа см. на рис. 52.

Задача. По двум изображениям детали выполнить ее технический рисунок. Индивидуальные задания берутся из табл. 24.

Указания к выполнению задачи. Техническим рисунком называется изображение предметов, выполняемое по правилам аксонометрии от руки на глаз (без применения чертежных инструментов). Технический рисунок может быть выполнен с натуры, по чертежу или на основе представлений.

Рисовать без натуры это значит рисовать на основе воображения или по ортогональному чертежу, не имея перед собой изображаемого предмета. Приступать к данной работе следует после выполнения первого рисунка с натуры. При передаче устройства детали или узла нужно показать предмет с такой стороны, чтобы было видно наибольшее число его характерных частей. Если изображаемый предмет имеет внутренние полости, необходимо выполнить разрез.

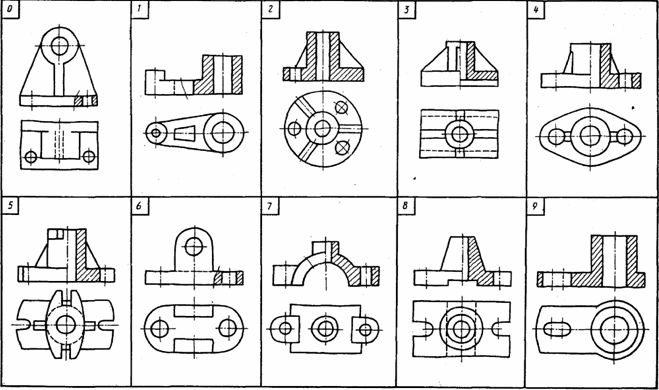

Таблица 24

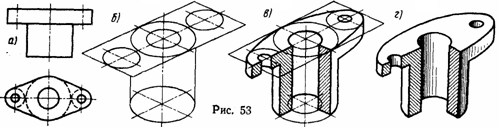

Рисунок выполнить карандашом. Задача состоит в том, чтобы, имея ортогональные проекции какой-либо детали (рис. 53, а), представить себе объемно-пространственную форму этой детали в любом заданном положении и затем наглядно в аксонометрии изобразить ее от руки (рис. 53, г выполнен в прямоугольной изометрии).

Стадии построения формы технической детали ясны из рисунка. Сначала намечены аксонометрические оси, совпадающие с осями симметрии детали, затем размечены оси отверстий и основные габариты верхней части детали (рис. 53,6). В дальнейшем выявляют толщину крышки и строят цилиндрическую часть детали, выполняют разрез (рис. 53, в).

В заключение наносят светотень с учетом выбранного направления лучей света (здесь - слева и сверху), а также тень, падающую на условную предметную плоскость.

В левой части листа перечерчивают от руки исходные проекции детали.
