Эскизировать надо все нестандартные детали, входящие в изделие. При эскизировании надо соблюдать правила и условности машиностроительного черчения, установленные государственными стандартами. Эскизы выполняются карандашом твердости ТМ или М на писчей бумаге в клетку формата А4 или А3. Напоминаем: основную надпись на формате А4 разрешается располагать только вдоль короткой стороны.
Перед снятием эскизов следует выявить рабочее положение каждой детали в изделии и, в соответствии с этим, выбрать главное изображение. При этом главное изображение детали может не совпадать с ее расположением на главном изображении сборочного чертежа.
Рекомендуется следующий порядок работы:
а) выполнение в тонких линиях всех необходимых видов детали, т.е. нанесение всех видимых контурных линий с одновременным выявлением разрезов и сечений;
б) нанесение на эскизах выносных и размерных линий со стрелками;
в) обмер деталей и нанесение размеров на эскизы;
г) обводка эскизов и окончательное их оформление.
|
|
Обмер деталей и нанесение размеров следует начинать с сопряженных размеров, согласовывая их на всех деталях, имеющих сопряженные поверхности, и заканчивать прочими размерами.
Так как студенты еще не изучали курс "Стандартизация, взаимозаменяемость и технические измерения", размеры у сопрягаемых элементов деталей надо ставить только номинальные (на производственных чертежах эти размеры обязательно дают с указанием предельных отклонений от номинальных).
Эскизы сшивают.
В работе встречаются пружины, работающие на сжатие. Изображения таких пружин располагают горизонтально. Пружины изображают только с правой навивкой. Действительное направление навивки указывают в технических требованиях. Чертеж цилиндрической винтовой пружины, работающей на сжатие, выполняется в соответствии с рисунком 3.3. На изображении указывают наружный диаметр пружины D, длину H0 и шаг t в свободном состоянии, а также размер SK = 0,25 d для законцовки пружин (где d – диаметр проволоки).
Чертежи пружин содержат технические требования [3].
При этом между полным числом витков n1 и рабочим n существует следующая зависимость: крайние витки не обработаны: n1 = n; крайние витки подогнуты и сошлифованы для получения опорных поверхностей: n1 = n + 1,5.
Длина развертки одного витка в соответствии с рисунком 3.4
_______________
L1 = √ [π (D – d)] 2 + t 2.
Рисунок 3.3 – Чертеж пружины
Числовые значения величин на диаграмме механической характеристики (кроме H0) в учебных чертежах можно не указывать (на производственных чертежах они обязательны для всех силовых и тарированных пружин, например, пружин клапанов, редукторов, измерительных приборов и других изделий).
|
|
Длина проволоки на пружину
L = L1 · n1.

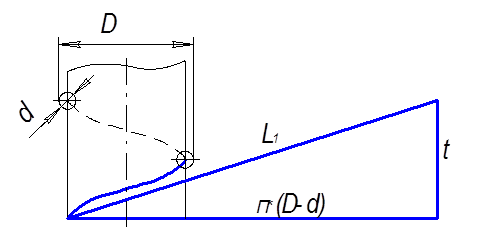

` Рисунок 3.4 – Определение длины одного витка пружины
графическим способом

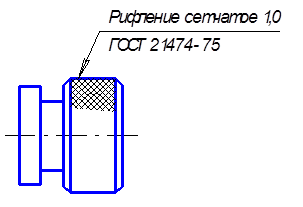

В деталях изделия часто встречается рифление, которое изображают и обозначают в соответствии с рисунком 3.5.
Рисунок 3.5 – Обозначение рифления
