Ночные пассивные очки НПО-1 (изделие 1ПН63) предназначены для:
· наблюдения и ориентирования на местности;
· работы с документами;
· проведения инженерных и ремонтных работ в ночное время.
Питание изделия осуществляется от источника питания первичного (аккумуляторы НКГЦ-1Д), элементов А336, или от бортовой сети через преобразователь напряжения низковольтный.
Основные технические характеристики НПО-1:
· Дальность опознавания (ростовая фигура)0,8 – 135м
· Угол поля зрения40°
· Увеличение изделия1,0х
· Фокусировка на резкость изображения0,25м
· Электрическое питание:
- от источника питания первичного 1,25V
- через преобразователь напряжения12,0V
- низковольтный от бортовой сети27V
· Время работы изделия без замены источника питания:
- при нормальной температуре и при плюс 50°С25ч
- при температуре минус 30°С15ч
- при температуре минус 50°С3ч
· Время непрерывной работы изделия6ч
· Масса изделия:
- в рабочем положении (без осветителя)1кг
- в сумке2кг
- в футляре6кг

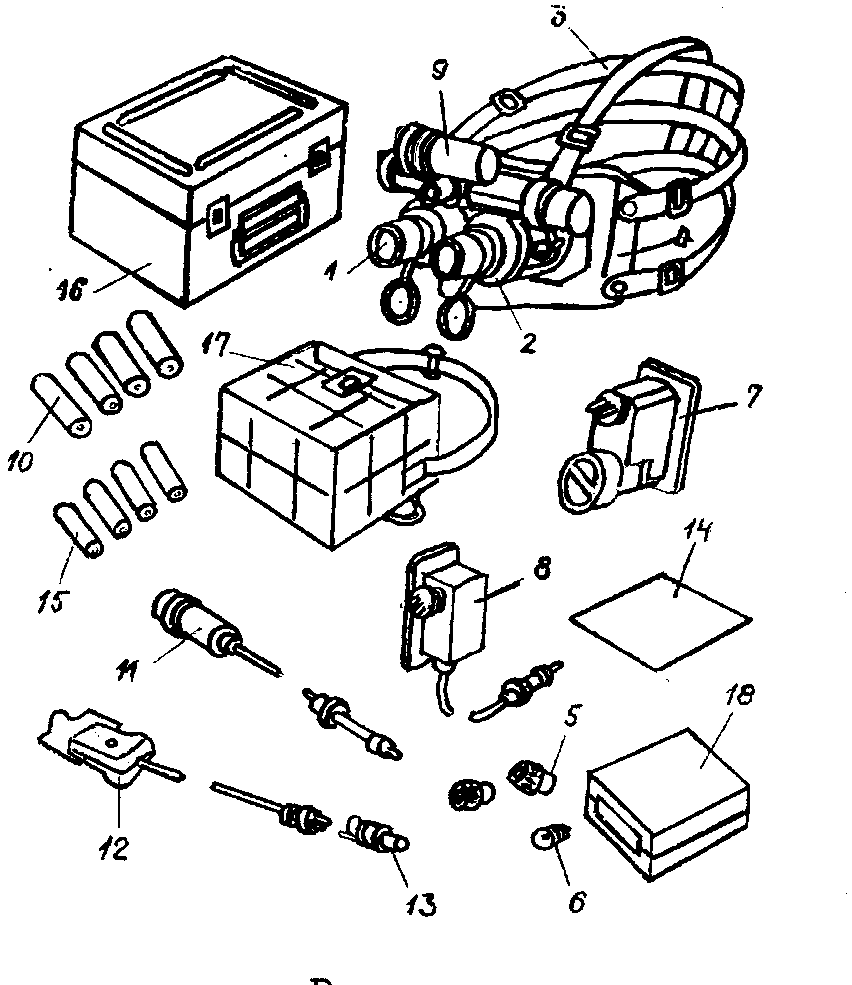

Рис.14.Состав НПО-1. |
1-объектив бинокуляра; 2-бинокуляр; 3-оголовье с пряжками; 4-маска; 5-патрон осушки; 6-лампа; 7-устройство подзарядное; 8-преобразователь напряжения низковольтный; 9-осветитель; 10-источник питания первичный; 11-устройство переходное; 12-кабель; 13-переходник; 14 салфетка; 15-элемент А336; 16-футляр; 17-сумка; 18-коробка.
