Лучевая ферма

Функции поясных вант могут быть целиком переданы ветровому поясу. Получившаяся при этом лучевая ферма имеет вид, показанный на рис. 9.15.

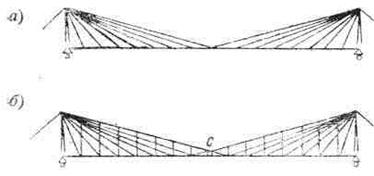

Рис. 9.15. Лучевая ферма

Ферма образована использованием балки проезжей части, расположенной в плоскости фермы, в качестве пояса простой радиальной фермы. Конструкция лучевой фермы относительно проста, в ней отсутствуют поясные ванты, нет подвесок, сокращается высота пилонов, система имеет минимальное число узлов и минимальную высоту пилонов.

Однако недостатком системы является наличие длинных, пологих вант и сложность обеспечения запаса по растяжению в верхних лучевых вантах, вследствие значительной, сравнительно с простой радиальной вантовой фермой, величины угла между верхними вантами и поясными балками, фермы.

Рис. 9.16. Лучевая ферма

Для сохранения статической определимости фермы проезжая часть не должна иметь продольных закреплений. Сборку пролетного строения можно вести навесным способом, без кабель-крана, от обоих берегов к середине моста, с временным закреплением береговых концов поясных балок.
