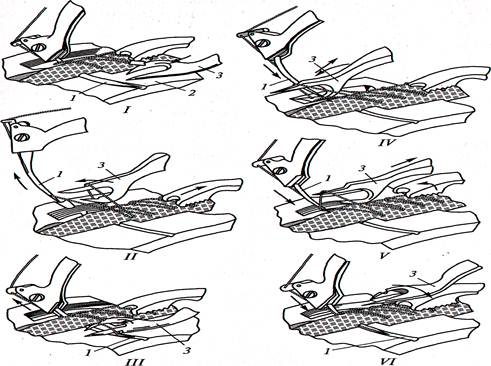

В процессе петлеобразования участвуют изогнутая игла 1 (положение I), выдавливатель и две лапки, расположенные под игольной пластиной 2, петлитель 3 и рейка (положение, II). Нажимая на педаль, работающий опускает мостик и укладывает материал на лапки лицевой стороной вниз. Лапки при этом прижимают материал к игольной пластине 3, а выдавливатель выдавливает материал в прорезь игольной пластины. Игла 1, двигаясь слева направо, прокалывает верхний материал насквозь, а нижний захватывает частично. В этот момент петлитель перемещается к работающему.
При движении иглы 1 (положение III) влево на 2... 3 мм образуется петля, в которую входят рожки петлителя 3. Игла 7 выходит из материала, а петлитель 3, двигаясь по дуге справа налево, расширяет петлю иглы и ставит ее на линию движения иглы. В этот момент опускается рейка и перемещает материал на длину стежка, при этом выдавливатель прекращает выдавливать материал. В результате движения петлителя по дуге, а материала в направлении от работающего расширенная петля располагается поперек строчки.
Игла 7 (положение IV) вновь движется вправо, проходит между рожками петлителя 3 и входит в свою первую петлю. Петлитель 3 движется от работающего. Игла 7 (положение V) прокалывает материал, выдавленный в прорезь игольной пластины выдавливателем. Происходит предварительное затягивание предыдущего стежка, а также сматывание нитки с бобины. Петлитель 3 (положение VI) движется по дуге слева направо. Игла 7 возвращается в крайнее правое положение, а петлитель 3 движется к работающему. Окончательное затягивание стежка происходит в тот момент, когда игла выходит из материала. Затем процесс повторяется.
