Кровли
Кровли из волнистых асбестоцементных листов - они долговечны, несгораемые, имеют малый вес и небольшое количество швов, не требуют сплошной опалубки, дешевы в эксплуатации.
Листы - 1200мм на 678мм и толщиной 5.5 мм.
Листы укладываются на обрешетку сечением 50 на 50 через 370 (500). Укладку листов ведут от свеса к коньку с напуском 100 мм в направлении ската и поперечной нахлесткой соседних листов на пол волны (рис.75, 76, 77).
Кровли из плоских асбестоцементных плиток имеют следующие достоинства:малый вес,долговечность,невозгораемость,малые эксплуатационные расходы. Однако по сравнению с кровлями из волнистых листов в них больше швов, что вызывает необходимость придавать крыше более крутой уклон; Кроме того, эти плитки более хрупки.
Они бывают: рядовые, фризовые и краевые. Конек и ребра перекрываются плитками - коньками.
Плитки укладывают на сплошной дощатый настил. Каждую плитку прибивают двумя оцинкованными гвоздями (рис. 78.).
Кровли из глиняной черепицы имеют следующие достоинства: долговечность, огнестойкость, малые расходы при эксплуатации, красивый внешний вид.
|
|
Недостатки: большой собственный вес и необходимость устройства крупного уклона, в результате чего увеличивается площадь крыши, и, следовательно, стоимость.
Наибольшее распространение имеет пазовая штампованная и плоская ленточная черепица. Ее укладывают по обрешетке сечения 50 на 50 (рис.79.).
Кровли из листовой стали - имеют небольшой вес и сравнительно малый уклон. Однако они требуют большого расхода стали и значительных эксплуатационных расходов.
Листовую сталь укладывают по обрешетке из деревянных брусков 50 на 50 через 250мм. В отдельных случаях применяется настил из досок (пелена, конек, ребра).
Листовая сталь бывает оцинкованной и не оцинкованной - черной, весом от 3.5 до 6,5кг/м2. Не оцинкованные - проалифливаются с двух сторон (с добавкой сурика). Соединение листов стали производится фальцами (Рис. 31.).
Наружные водостоки состоят из воронки, подлеечного колена и трубы с отметом. Расстояние между трубами не более 20м (из расчета на 1 м2 поверхности ската кровли 1-2 с м2 сечения водосточной трубы). Водосточные трубы крепят к стенам при помощи стальных ухватов или хомутов.
Рулонные кровли (рубероидные, толевые).
Достоинства - простота устройства, малый вес и небольшие уклоны.
Недостатки - сгораемость и необходимость тщательного ухода.
Рубероидные кровли при уклоне 10-35° - двухслойные (пергамин и рубероид), 4-10 ° -трехслойные, онинаклеиваются при помощи горячей битумной мастики. При этом полотнища перекрываются внахлестку на 80мм.
Толевые кровли - применяются в основном для временных сооружений (рис. 83, 84.).
|
|
Совмещенные крыши устраиваютсявентилируемые и невентилируемые. Вентиляция подкровельной зоны обеспечивает осушающий режим покрытия в целом (рис. 84. 85.).
Совмещенные невентилируемые крыши возводятся только в летнее время в районах с сухим климатом и соблюдением необходимых мер по предохранению покрытий от увлажнения.
Чердаки необходимы для размещения в них верхней разводки труб
центрального отопления, сборных вентиляционных каналов, шахт и т.п.
устройств. Для беспрепятственного прохода высота должна быть 1,6 -
1,8м. Чердак должен хорошо проветриваться с помощью слуховых окон
и других отверстий для предохранения деревянных конструкций от
гниения.
Мансардные крыши применяются при использовании чердака для жилья или хозяйственных помещений. В этом случае крыша выполняется со скатами различных уклонов (рис. 67,66, 68.).
В чердачных крышах кровля приподнимается над чердачным перекрытием; у карнизов эта величина не менее 0,45м.
В холодных чердаках пароизоляция, утеплитель и его стяжка
укладываются поверх чердачного перекрытия. Утепленные
вентиляционные стояки пропускаются сквозь холодный чердак на крышу, над которой наращиваются на высоту около 1 м для улучшения условий тяги.
Они одновременно выполняют функцию верхнего перекрытия и крыши. Стоимость их на 10-15% ниже, а стоимость эксплуатации в 1.5-2 раза ниже скатных крыш с чердачными перекрытиями.
Водоотвод наружный и внутренний. Наружный - организованный и неорганизованный (в зданиях не выше 5 этажей). Внутренние водостоки присоединяют к сети ливневой канализации или устраивают выпуск воды наружу.
Совмещенные крыши бывают: невентилируемые и вентилируемые (с воздушной прослойкой, сообщающейся с наружным воздухом). Невентилируемые крыши допускаются в районах расчетной зимней температурой не ниже - 30°С.
В плоских крышах - террасах выравнивающий слой выполняется в виде армоцементной стяжки (40мм) по которой наклеивается ковер из четырех слоев гидроизолоа. Сверху его бронируют гравием, втопленным в битумную мастику. Пол устраивают из бетонных плит по слою мелкого гравия или гидрофобного песка. Водоотвод внутренний. Уклон 1-1.5%.

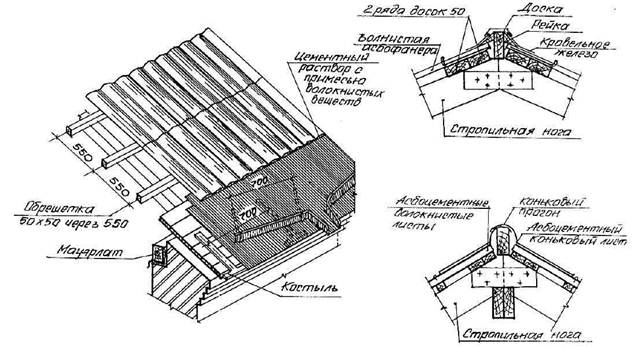

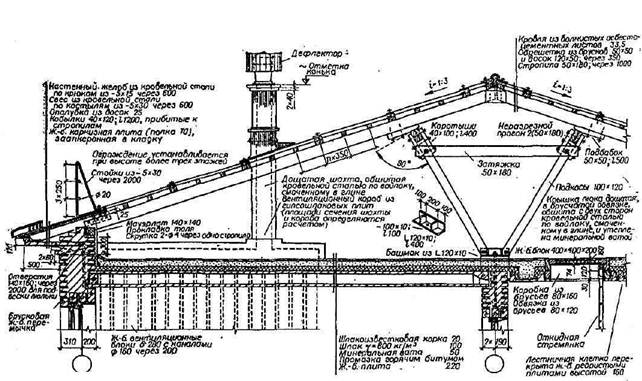

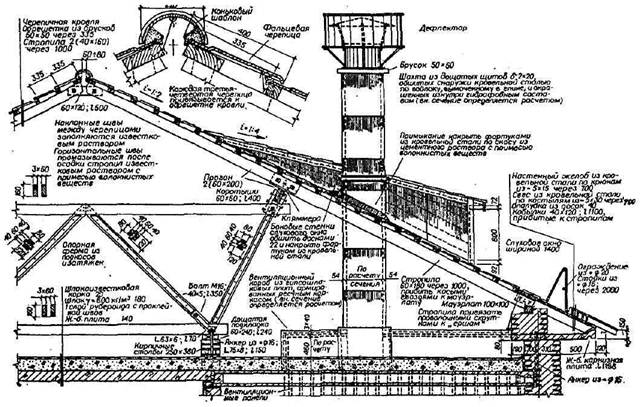

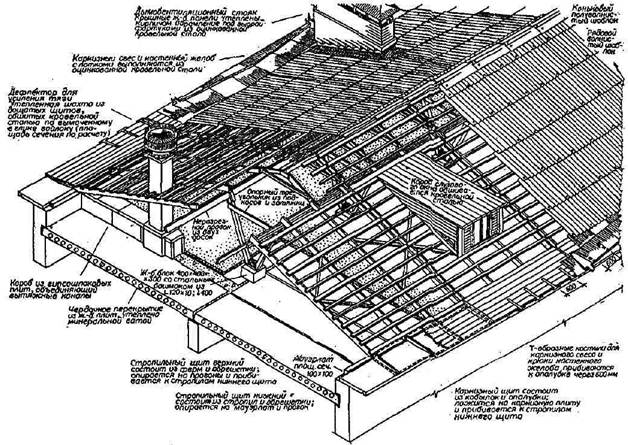

ЧЕРДАЧНАЯ КРЫША С КРОВЛЕЙ ИЗ ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ ПРИ ПРОДОЛЬНЫХ НЕСУЩИХ СТЕНАХ

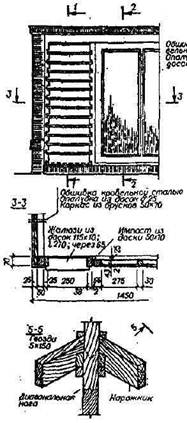

СЛУХОВОЕ ОКНО С КОРОБОМ, ОБШИТОЕ ОЦИНКОВАННОЙ КРОВЕЛЬНОЙ СТАЛЬЮ | СТРОПИЛЬНЫЙ ЩИТ НИЖНИЙ СОСТОИТ ИЗ СТРОПИЛ И ОБРЕШЕТКИ; ОПИРАЕТСЯ НА МАУЭРЛАТ И ПРОГОН | СЛУХОВОЕ ОКНО С КРЫШЕЙ ИЗ ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ | ||
ПРИМЫКАНИЕ ДИАГОНАЛЬНОЙ НОГИ К СТРОПИЛЬНЫМ ЩИТАМ И НАРОЖНИКАМ | УСТРОЙСТВО ВОРОТНИКА ВОКРУГ ВЫТЯЖНОЙ ШАХТЫ | |||
Рис. 75.
ЧЕРДАЧНЫЕ КРЫШИ С КРОВЛЕЙ ИЗ ШТУЧНЫХ МАТЕРИАЛОВ.

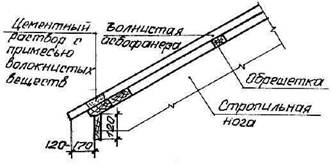

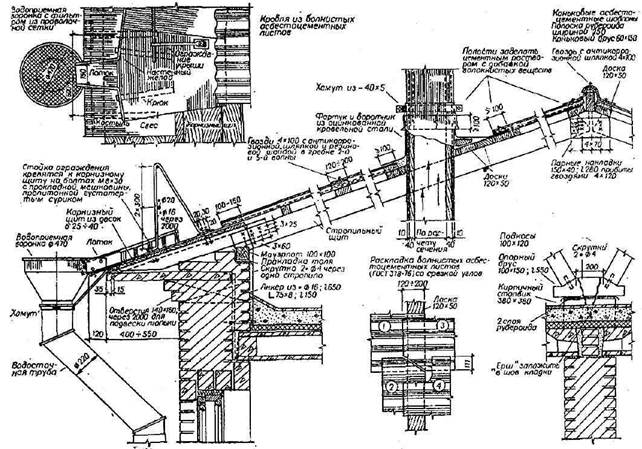

КРОВЛЯ ИЗ ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ ПО ДОЩАТЫМ СТРОПИЛАМ, ОПИРАЮЩИМСЯ НА ПРОДОЛЬНЫЕ СТЕНЫ.
ВАРИАНТЫ КОНСТРУКТИВНЫХ УЗЛОВ
Рис. 76.
конек | ||

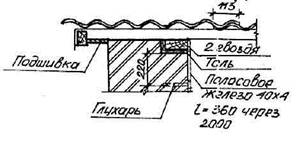

Покрытие карниза с настенным железом | ||
Покрытие карниза без желоба | ||

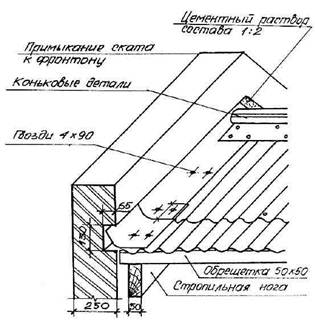

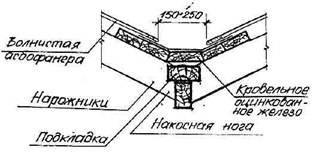

Покрытие щипца (фронтона) | разжелобок | |
Рис. 77.
Рис. 78.

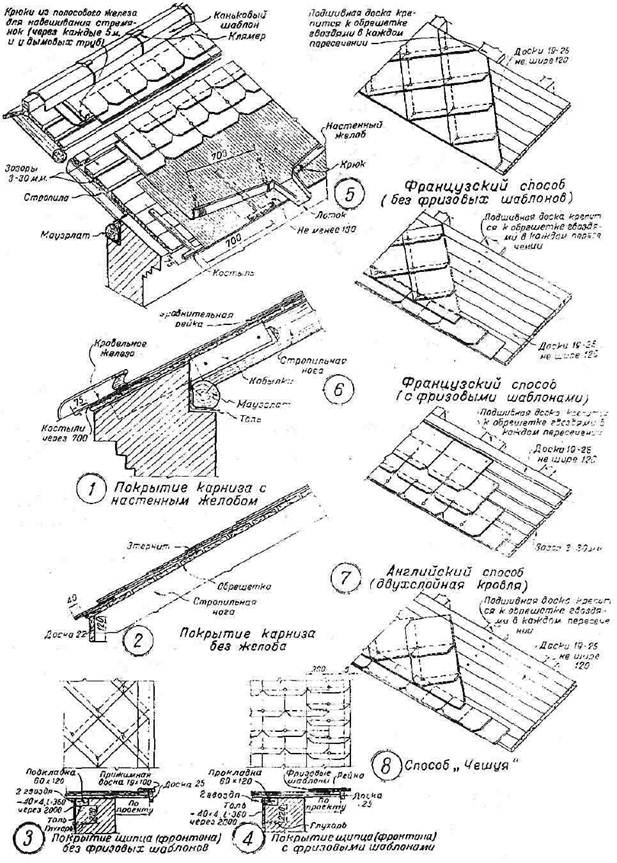

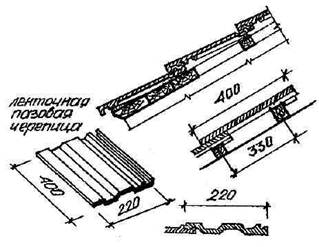

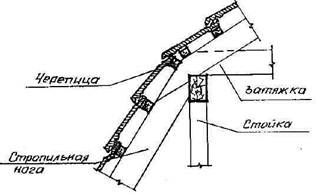

Кровля из плоской ленточной черепицы | |

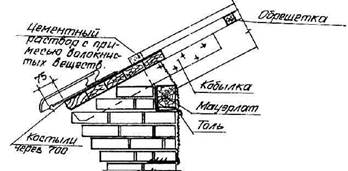

Покрытие карниза с настенным желобом | Конек с кровельным железом |
Покрытие карниза без желоба | |
Перелом мансардной кровли | |
штампованная пазовая черепица | разжелобок |
Рис. 79.
ЧЕРДАЧНЫЕ КРЫШИ С КРОВЛЕЙ ИЗ ШТУЧНЫХ МАТЕРИАЛОВ.

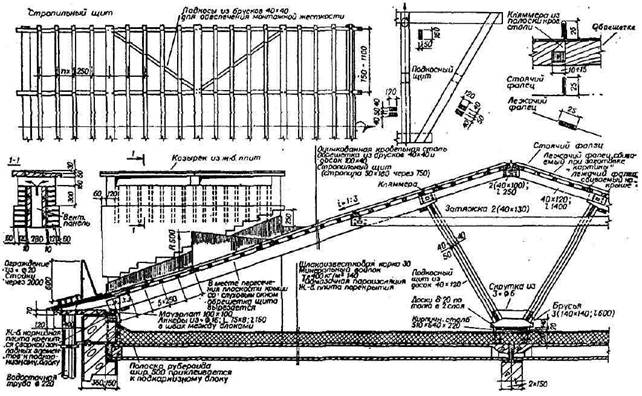

КРОВЛЯ ИЗ СТАЛЬНЫХ ЛИСТОВ ПО ДОЩАТЫМ ЩИТОВЫМ СТРОПИЛАМ, ОПИРАЮЩИМСЯ НА ПРОДОЛЬНЫЕ СТЕНЫ
ЧЕРЕПИЧНАЯ КРОВЛЯ ПО ДОЩАТЫМ СТРОПИЛАМ, ОПИРАЮЩИМСЯ НА ПРОДОЛЬНЫЕ СТЕНЫ И ДВА РЯДА ВНУТРЕННИХ СТОЛБОВ
Рис. 80.
ПОКРЫТИЕ КАРНИЗА С НАСТЕННЫМ ЖЕЛОБОМ | ПОКРЫТИЕ КАРНИЗА БЕЗ ЖЕЛОБА |
ПОКРЫТИЕ ЩИТА (ФРОНТОНА) | ПРИМЫКАНИЕ К СТЕНЕ |
ОБДЕЛКА ДЫМОВОЙ ТРУБЫ | ОБДЕЛКА ВЕНТИЛЯЦИОННОЙ ТРУБЫ |

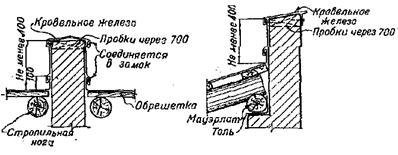

ПОКРЫТИЕ БРАНДМАУЭРОВ ЖЕЛЕЗОМ | |
Рис. 81.
|
|

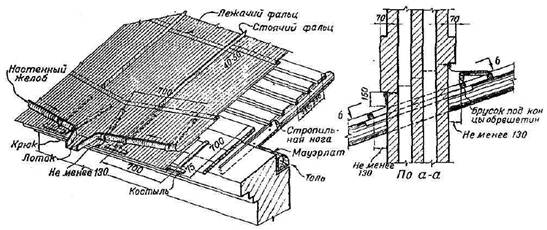

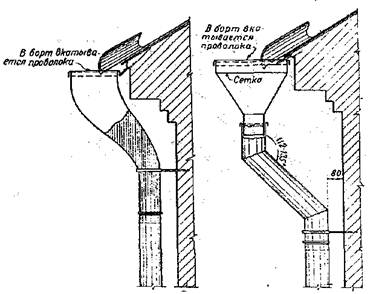

АКСОНОМЕТРИЯ НАСТЕННОГО ЖЕЛОБА (с прямоугольной воронкой) | ВОРОНКА ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ | ВОРОНКА КРУГЛОГО СЕЧЕНИЯ | |||
АКСОНОМЕТРИЯ НАСТЕННОГО ЖЕЛОБА (с КРУГЛОЙ воронкой) | ВОРОНКИ | ||||

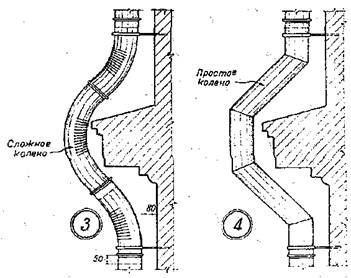

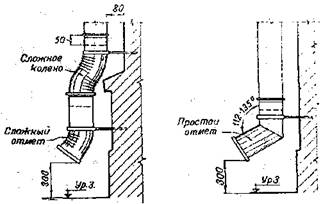

СЛОЖНОЕ КОЛЕНО | СЛОЖНОЕ КОЛЕНО | СЛОЖНЫЙ ОТМЕТ | ОБХОД КАРНИЗА (ДЕЛАЕТСЯ ПРИ КАРНИЗАХ С ОТНОСОМ БОЛЕЕ 250; КАРНИЗЫ С МЕНЬШИМ ОТНОСОМ ПРЕРЫВАЮТСЯ ДЛЯ ПРОПУСКА ТРУБ) | ||
ПОСТРОЕНИЕ СЛОЖНОГО КОЛЕНА | |||||
Примечания: 1. Водосточные трубы могут быть прямоугольного сечения.
2. Воронин привязываются проволокой к кирпичам.
Рис. 82.
Рис. 83.

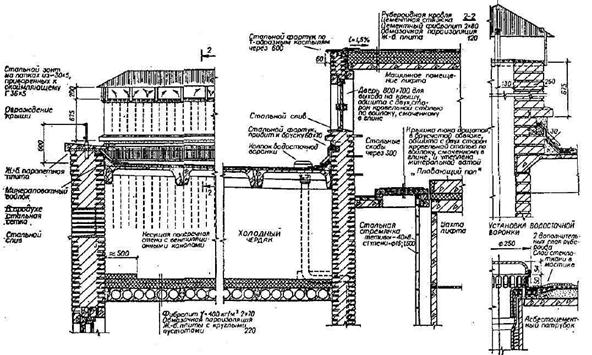

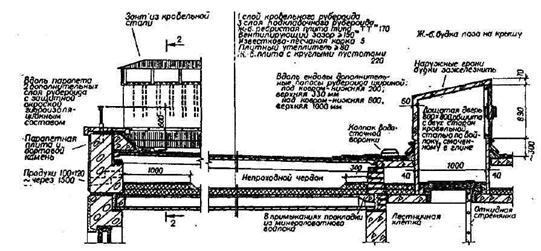

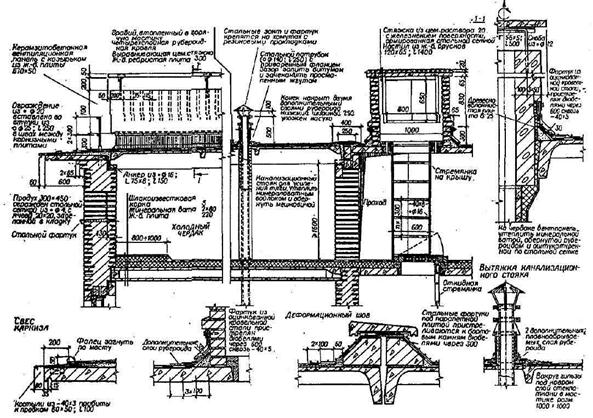

Бесчердачные крыши с рубероидной кровлей и внутренним водостоком

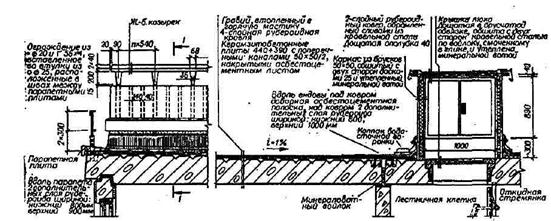

Крыша из керамзитобетонных плит с поперечными вентиляционными каналами
1-1 | ||
КРЫША ИЗ Ж/Б РЕБРИСТЫХ ПЛИТ ТИПА «тт» С ВЕНТИЛИРУЮЩИМ ЗАЗОРОМ НАД ВЕРХНИМ ПОКРЫТИЕМ | ||
2-2 | ||
НЕВЕНТИЛИРКУМАЯ КРЫША НАД ВЕРХНИМ ПЕРЕКРЫТИЕМ КАРКАСНО-ПАНЕЛЬНОГО ЗДАНИЯ (СЕРИЯ ИИ-04) 3-3 | ||
Рис. 84.
ЧЕРДАЧНЫЕ КРЫШИ С РУБЕРОИДНОЙ КРОВЛЕЙ ПО НАСТИЛУ ИЗ РЕБРИСТЫХ ПЛИТ
КРЫША С НАРУЖНЫМ ВОДОСТОКОМ, ОПИРАЮЩАЯСЯ НА ПРОДОЛЬНЫЕ СТЕНЫ
КРЫША С ВНУТРЕННИМ ВОДОСТОКОМ, ОПИРАЮЩАЯСЯ НА ПОПЕРЕЧНЫЕ СТЕНЫ
Рис. 85.
ВЕНТИЛИРУЕМЫЕ ЧЕРДАЧНЫЕ КРЫШИ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ

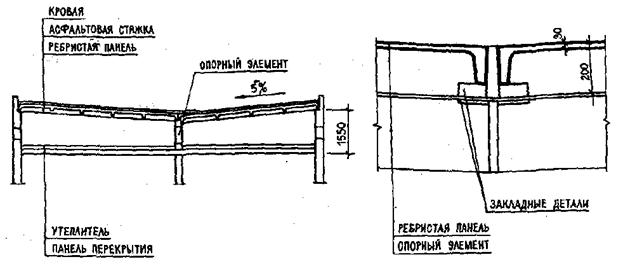

а - крыша из ребристых панелей с поперечными опорными элементами | б – примыкание крыши из ребристых панелей к парапету |
в – крыша из ребристых панелей с продольными опорными элементами | г – вариант опирания ребристых панелей крыши на опорные элементы |

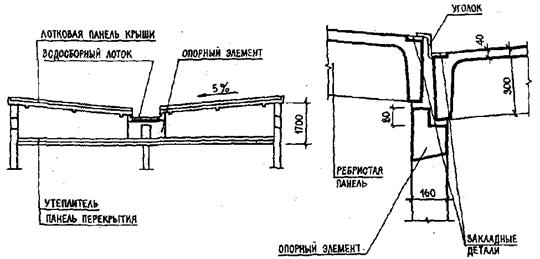

д – безрулонная крыша из лотковых панелей | е– вариант опирания ребристых панелей крыши на опорные элементы |
Рис. 86.

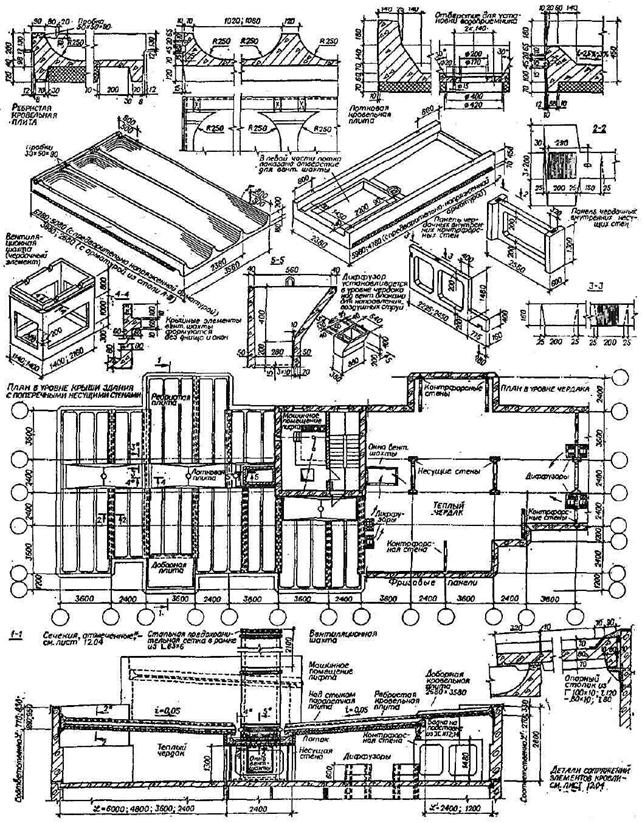

ЖЕЛЕЗОБЕТОННЫЕ ИЗДЕЛИЯ ДЛЯ КРЫШ

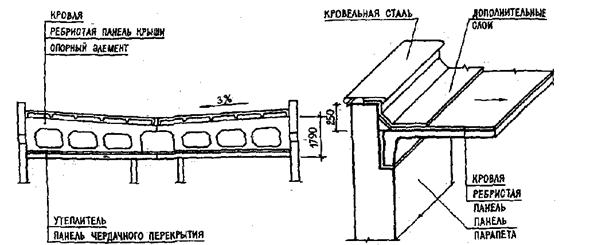

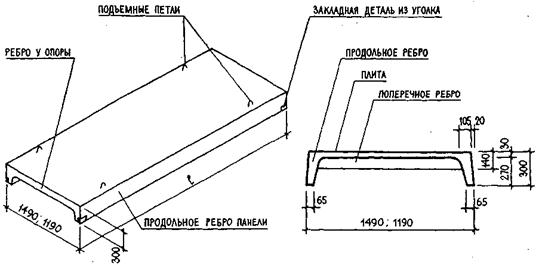

а – ребристая панель крыши | б – поперечное сечение ребристой панели | ||
в – продольное сечение ребристой панели | |||

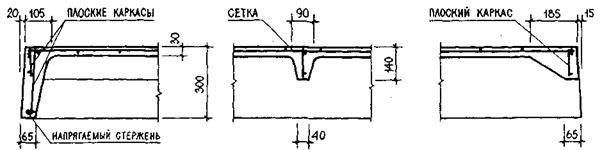

г – армирование сечения продольного ребра панели крыши | д – то же, поперечного ребра на нижней поверхности панели | е – то же, поперечного ребра на опоре | |
ж – парапетные плиты | з – парапетные плиты | и – карнизная плита | |
Рис. 87.
|
|
ПОЛНОСБОРНАЯ КРЫША ИЗ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ С БЕЗРУЛОННОЙ КРОВЛЕЙ НАД ТЕПЛЫМ ЧЕРДАКОМ ПАНЕЛЬНОГО ЗДАНИЯ
Рис. 88.
РУБЕРОИДНАЯ И МАСТИЧНАЯ КРОВЛИ

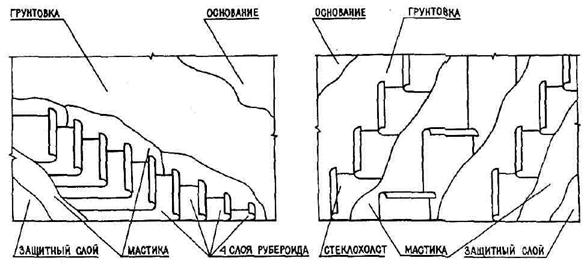

а – рубероидная кровля | б – мастичная кровля | |
в – деталь примыкания рубероидной кровли к парапету | г – деталь примыкания мастичной кровли к парапету (стене) | |

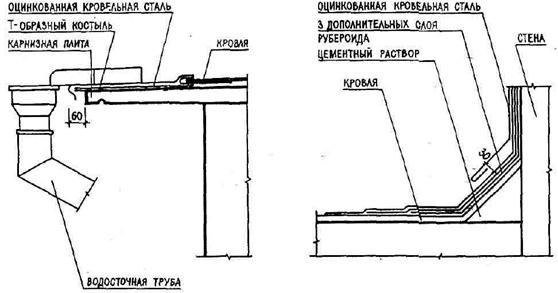

д – деталь наружного организованного водостока при рубероидной крыше | е – узел примыкания кровли к вертикальному ограждению | |
Рис. 89.
