![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1017.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1018.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1019.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1020.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1021.gif)
|
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1022.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1023.gif)
|
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1024.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1025.gif)
|
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1027.gif)

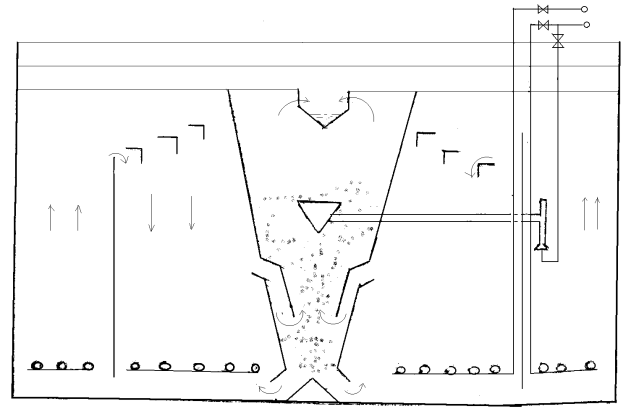

зона аерації; 2. Зона эрлифтной циркуляції; 3. Зона відстоювання.
На далекому зарубіжжі знайшли застосування ШАХТНІ аэротенки.
![]() | ||||||
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1032.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1033.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1034.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1035.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1036.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1037.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1038.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1039.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1040.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1041.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1042.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1043.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image650.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1044.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1045.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1046.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1047.gif)
![](https://ok-t.ru/studopediaru/baza2/579372382812.files/image1049.gif)

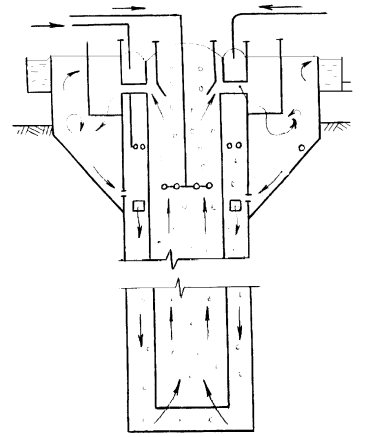

1. Стовбур шахти; 2. Зона аерації; 3. Внутрішня труба; 4. Эрлифтная зона; 5.6. Подача повітря 7. Відстійник; 8. Перегородка; 9. Впускні труби; 10. Аератори (фильтросные труби або тканевые аератори); 11. Иловые щілини; 12. Дірчасті труби эрлифты (забезпечується циркуляція активного мулу);. 13. Випуск очищеної води;
Шахтні аэротенки дозволяють у кілька разів скоротити виробничі площі й істотно знизити енерговитрати на аерацію.
Шахтний аэротенк із эрлифтной циркуляцією являє собою циліндричний вертикальний резервуар D = 0,6...3 м і висотою 20...50 м (до 100 м). Він може бути заглублен або встановлений на поверхні землі.
|
|
Параметри для проектування.
Н = 20...50 м, fАЭР / fЦИРК = 1:1, = 4...5 г/л.
Навантаження на илоотделитель: на глибині 3 м - 2 м3/м година.
