Журнал измерения скорости течения вертушкой
Положение скоростных точек на вертикали
Глубина на вертикали, м | Положение скоростных точек на вертикали, считая от Поверхности воды |
Более 1 м 06…1 0,35…0,6 Менее 0,35 | Поверхность, 0,2h, 0,6h, 0,8h и дно Поверхность, 0.6h, дно 0,3h, 0,8h 0,6h |
Таблица 4
Вертушка: тип…ИСП-1, №…308.Свид. о тарировке № 05/008, от 08,04.06.
Дата……… Нач. раб…………, Оконч. раб………..
Уровень воды: Нач. раб…………м, Оконч. раб………..м.
№ верти- кали, глубина м | Располо- жжение точек | Глубина от поверх- ности, м | Положе- ние от дна, м | Скорость в точке, м/с | Средняя скорость на верти- кали, м/с | |||
Сред няя | ||||||||
h = 0,4 | 0,3h 0,8h | 0,12 0,30 | 0,28 0,1 | 0,22 0,12 | 0,20 0,11 | 0,21 0,11 | 0,16 | |
h = 0,5 | …… | ……. |
Над построенным поперечным профилем водотока наносятся данные измерений средней скорости течения вертушкой и вычерчивается эпюра распределения средней скорости по ширине потока (рис. 4).
|
|
Для каждой промерной вертикали по эпюре средней скорости определим среднюю скорость Vсh. Умножив эту скорость на глубину воды h, получим значение элементарного расхода воды на промерной вертикали, м3/с, т.е. qэ = h * Vсh.
По рассчитанным значения qэ на этом же графике строим эпюру распределения элементарных расходов воды по ширине водотока.
Определим частные расходы между смежными промерными вертикалями как площади эпюры между ними, вычисляемой в виде произведения среднего элементарного расхода между вертикалями на расстояние между ними (li):
Qi = 0,5*(qi-1 + qi)* li.
Общий расход для всего живого сечения потока найден как сумма частных расходов::
Q = Q1 + Q2 + Q3 +…+ Qn.

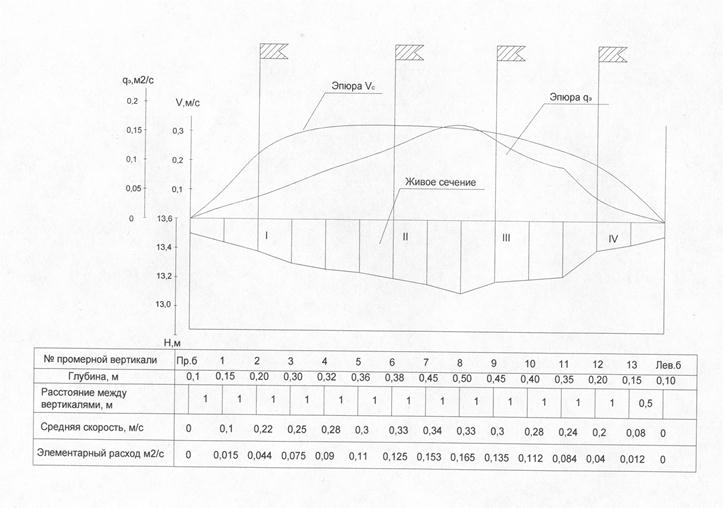

Рис. 4. Поперечный профиль, эпюры средней скорости и
элементарных расходов воды в реке
