Достижимая и экономическая точность

Под достижимой точностью понимают точность, которая может быть обеспечена при обработке заготовки рабочим высокой квалификации на станке, находящемся в нормальном эксплуатационном состоянии, при максимально возможных затратах труда и времени на обработку.

Экономическая точность – такая точность, для обеспечения которой затраты при данном способе обработки меньше, чем при использовании другого способа обработки той же поверхности.

Для достижения высокой точности, заданной допуском Т, требуются большие затраты на обработку С (рис. 13). Например, для обеспечения точности Т₂ при чистовом точении требуются затраты С₁, а для более высокой точности Т₁ – большие затраты С₂. Чистовое точение экономично при допуске более Т₃, при меньшем допуске экономично шлифование.

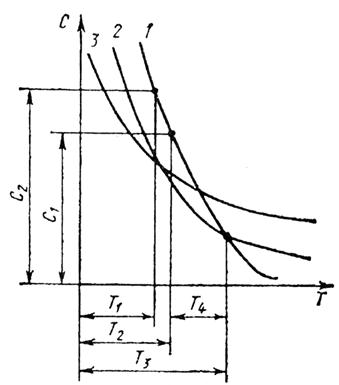

Рис. 13. Экономическая точность обработки при:

1 – точении; 2 – шлифовании; 3 – притирке

Граница экономической точности шлифования и притирки определяется соответственно величинам Т₂ и Т₄. Средняя экономическая точность, например, чистового шлифования – 5…8-й квалитеты, доводки – 5-й квалитет.

Вопросы для самопроверки:

Лекция 6

КАЧЕСТВО ОБРАБОТАННОЙ ПОВЕРХНОСТИ

1. Понятие о качестве обработанной поверхности.

2. Шероховатость и волнистость поверхности.

3. Влияние способов обработки и режимов резания на шероховатость и физико-механические свойства поверхностного слоя.

4. Влияние качества обработанной поверхности деталей на долговечность работы машин и механизмов.
