Сварочные осцилляторы

Сварочный осциллятор служит для бесконтактного зажигания электрической дуги. Они облегчают условия труда сварщика, повышают качество шва.

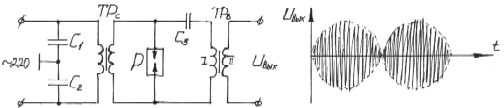

С₁, С₂ – конденсаторы фильтра не пропускают высокочастотные колебания в сети 220 В.

ТР_С – трансформатор силовой осуществляет повышение напряжения до 1000 В.

Р – разрядник представляет собой два металлических стержня, имеющих между собой зазор, который можно изменять. При увеличении зазора напряжение на выходе возрастает.

С₃ – конденсатор количественного контура.

ТР_В – трансформатор высокочастотный; первичная обмотка имеет 1 виток тонкого провода, вторичная обмотка имеет 10 витков и рассчитана на ток сварки. Магнитопровод ТР_В изготовлен из феррита.

При подключении питания к осциллятору трансформатор ТР_С повышает напряжение, конденсатор С₃ заряжается. При определенном напряжении на конденсаторе С₃ происходит пробой разрядника Р и конденсатор С₃ через разрядник разряжается на индуктивность L первичной обмотки трансформатора ТР_В. В цепи возникает затухающий колебательный процесс.

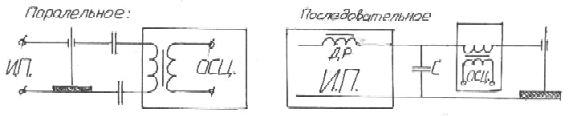

Осцилляторы могут подключаться последовательно и параллельно.

Параллельное подключение используется при сварке на большой силе тока.

Последовательное включение наиболее эффективно, однако используется только при малом токе.
