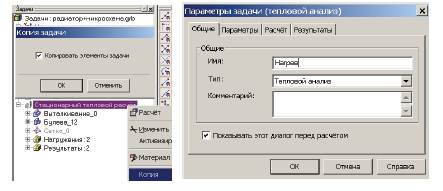

Используя команду контекстного меню дерева задач «Копия», создадим копию исходной задачи стационарного теплового расчёта. На закладке [Общие] свойств задачи изменим наименование задачи на «Нагрев».
Шаг 2. Задание параметров нестационарного расчёта.

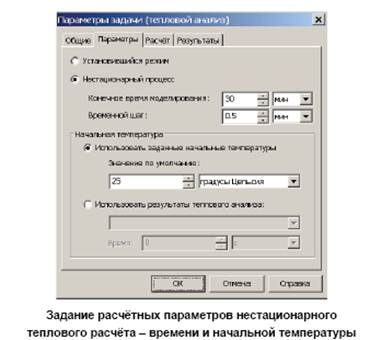

На закладке [Параметры] свойств теплового расчёта установим режим «Нестационарный процесс». Зададим параметры временного анализа – время моделирования 30 мин, шаг моделирования 0.5 минуты. В качестве начальной температуры модели установим равномерную температуру окружающей среды (25°С).
Шаг 3. Выполнение расчёта и анализ результатов.

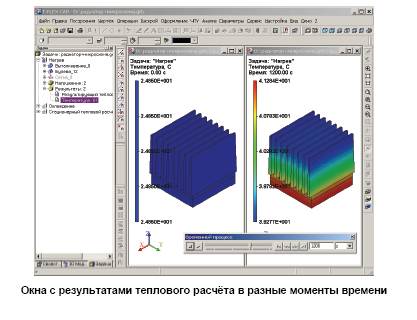

После завершения расчёта для анализа доступны результаты на каждом временном шаге. Для просмотра таких результатов используем плавающую панель «Временной процесс», позволяющую при помощи ползунка быстро переключаться в интересующий момент времени. Используя эти инструменты, определяем, что практически полный прогрев радиатора произойдет примерно через 20 минут.
