Элегазовые выключатели на напряжение 110, 220 кВ серии ВГБ. Выключатель элегазовый баковый серии ВГБ со встроенными трансформаторами тока предназначен для выполнения коммутационных операций (включения и отключения) в нормальных и аварийных режимах в сетях трехфазного переменного тока с заземленной нейтралью (коэффициент замыкания на землю не выше 1,4) при номинальном напряжении и номинальной частоте 50 Гц. Комплектуется гидравлическим (ВГБУ), пневматическим (ВГБП) приводом.
Выключатель предназначен для работы в следующих условиях:
· рабочее значение температуры окружающего воздуха: верхнее - плюс 40 °С; нижнее - минус 45 °С;
· окружающая среда - не содержащая химически активных разъедающих оболочки и опасных в отношении взрыва примесей (содержание коррозионноактивных агентов для атмосферы II по ГОСТ 15150).
· наибольшая высота над уровнем моря - 1000 м;
· допустимое тяжение проводов: в горизонтальной плоскости - 1000 Н (100 кгс); вертикально вниз - 750 Н (75 кгс).
Основные параметры выключателей серии ВГБ приведены в таблице 3.6.
|
|
|
Таблица 3.6. Основные технические характеристики выключателей серии ВГБ
| № | Наименование параметра | Норма | ||
| ВГБ-110 ВГБУ-110 | ВГБ-220 ВГБУ-220 ВГБП-220 | |||
| Номинальное напряжение, кВ | ||||
| Наибольшее рабочее напряжение, кВ | ||||
| Номинальный ток, А | ||||
| Номинальный ток отключения, кА | ||||
| Полное время отключения, с | 0,055 | |||
| Собственное время отключения, с | 0,035 | |||
| Собственное время включения, с, не более | 0,1 | |||
| Количество на фазу трансформаторов тока, шт | ||||
Внешний вид выключателей серии ВГБ приведен на рисунке 3.6.
Основными составными частями выключателя являются три гасительных устройства расположенные на общей раме; передаточный механизм, обеспечивающий передачу движения от общего привода к гасительным устройствам; шкаф клеммных сборок; газонаполненные вводы; блоки трансформаторов тока; гидравлический привод, крепящийся к корпусу; аппаратный шкаф.
От внешних атмосферных воздействий блоки трансформаторов тока защищены кожухами. Уплотнительное кольцо защищает трансформаторы от попадания воды, пыли, снега снизу и кроме того обеспечивает разрыв витка вокруг трансформаторов.
Конструкция гасительного устройства с автокомпрессионным дутьем включает в себя резервуар с горловинами в верхней части для подсоединения блоков трансформаторов тока, в нижней - для фланца с фильтром; фланец с фильтром для очистки элегаза и разъемом для заполнения выключателя элегазом или его опорожнения; два розеточных контакта с экранами, закрепленными к корпусам механизма подвижного и неподвижного контактов при помощи болтов; механизм подвижного контакта с выпрямляющим устройством, состоящим из кольца и корпуса; контакт неподвижный.
|
|
|
Достоинства:
· Заземленный резервуар (повышенная безопасность);
· Повышенная сейсмостойкость (низкий центр тяжести);
· Повышенная надежность, безопасность и простота конструкции;
· Минимальная необходимость в обслуживании;
· Минимальное время монтажа;
· Встроенные трансформаторы тока;
· Пластиковые вводы с кремнийорганической резиной
Элегазовые выключатели на напряжение 110 кВ серии ВГП. Элегазовые колонковые выключатели серии ВГП производства ОАО ВО «Электроаппарат», г. Санкт-Петербург разработаны на базе хорошо известного принципа гашения дуги - автогенерации. При горении дуги элегаз нагревается и в специально организованной полости растет его давление. При переходе тока через ноль газ из полости выбрасывается через контакты, разрушая остаточный ствол дуги. Для отключения малых токов дугогасительная камера снабжена легким автокомпрессионным устройством. Выключатели предназначены для коммутации номинальных токов и токов короткого замыкания. Комплектуется пружинным или пружинно-гидравлическим приводом.
Выключатель предназначен для работы в следующих условиях:
· рабочее значение температуры окружающего воздуха: верхнее - плюс 40 °С; нижнее - минус 45 °С;
· окружающая среда - не содержащая химически активных разъедающих оболочки и опасных в отношении взрыва примесей (содержание коррозионноактивных агентов для атмосферы II по ГОСТ 15150).
· наибольшая высота над уровнем моря - 1000 м;
· допустимое тяжение проводов: в горизонтальной плоскости - 1000 Н (100 кгс); вертикально вниз - 750 Н (75 кгс).
Основные параметры выключателей серии ВГП приведены в таблице 3.7.
Таблица 3.7. Основные технические характеристики выключателей серии ВГП
| № | Наименование параметра | Норма |
| Номинальное напряжение, кВ | ||
| Наибольшее рабочее напряжение, кВ | ||
| Номинальный ток, А | ||
| Номинальный ток отключения, кА | ||
| Полное время отключения, с | 0,055 | |
| Собственное время отключения, с | 0,035 | |
| Собственное время включения, с, не более | 0,1 |
Внешний вид выключателя ВГП-110 приведен на рисунке 3.7.
Достоинства:
· простота и надежность конструкции;
· малая энергия привода, пониженные нагрузки на фундамент;
· малое количество элегаза;
· минимальная необходимость в обслуживании;
· минимальное время монтажа.
Компания «Евроконтракт». Компания «Евроконтракт» - российская инжиниринговая и производственная компания, специализирующаяся в следующих областях:
Производство высоковольтного коммутационного оборудования.
Номенклатура оборудования:
- Высоковольтные элегазовые выключатели в баковом и колонковом исполнении, уровнем напряжения 110-750 кВ.
- Разъединители различных типов, уровнем напряжения 110-750 кВ.
Производство работ осуществляется в соответствии с лицензионным Соглашением, заключенным с "Siemens AG" - на собственной производственной базе компании - сборочно-испытательном центре высоковольтного оборудования (СИЦ ВВО) в г. Балашиха.
Производимая Компанией "Евроконтракт" техника прошла сертификацию в научно-исследовательском центре высоковольтной аппаратуры РАО "ЕЭС России", имеет необходимые технические условия и экспертные заключения.
В составе Компании "Евроконтракт" есть сервисное подразделение, осуществляющее шеф-монтаж, гарантийное и послегарантийное сервисное обслуживание поставленных аппаратов.
Элегазовые выключатели на напряжение 110, 220 кВ серии 3AP1FG. Силовой выключатель 3AP1FG является колонковым трехполюсным автоматическим компрессионным выключателем в исполнении для наружной установки, где в качестве изолирующего и дугогасящего средства применяется элегаз.
|
|
|
Выключатель имеет один пружинный привод на все фазы, что позволяет ему выполнять операцию АПВ на трёх фазах.
Выключатель предназначен для эксплуатации в электрических сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 110 (220) кВ. Выключатель рассчитан для работы в сетях с заземлённой нейтралью (с коэффициентом замыкания на землю не более 1,4);
Выключатель может эксплуатироваться на высоте до 1000м над уровнем моря в районах с сейсмичностью по шкале MKS - 64 до 7 балов;
Силовой выключатель предназначен для применения в диапазоне температуры окружающей среды от — 45 °C до + 40 °C.
Основные параметры выключателей серии 3AP1FG приведены в таблице 3.8.
Таблица 3.8. Основные технические характеристики выключателей серии 3AP1FG
| № | Наименование параметра | Норма | ||
| 3AP1FG-145/EK | 3AP1FG-245/EK | |||
| Номинальное напряжение, кВ | ||||
| Наибольшее рабочее напряжение, кВ | ||||
| Номинальный ток, А | ||||
| Номинальный ток отключения, кА | 40, 50 | |||
| Полное время отключения, с | 0,05 | |||
| Собственное время отключения, с | 0,035 | 0,037 | ||
| Собственное время включения, с | 0,058 | |||
Внешний вид выключателя серии 3AP1FG приведен на рисунке 3.8.
Три опорных изолятора силового выключателя находятся на совместной опоре основы. Опорные изоляторы заполнены элегазом, который служит изоляционной и дугогасительной средой.
Три опорных изолятора соединены с газовой камерой посредством трубопровода. Плотность элегаза контролируется прибором контроля плотности, и уровень давления отображается на манометре.
Выключатель оснащён пружинным приводом, который находится в блоке привода, расположенном на несущей опоре. Необходимая для выполнения коммутации энергия накапливается в общей для всех полюсов включающей пружине и отключающей пружине. Включающая и отключающая пружины расположены в блоке привода.
|
|
|
Опорный изолятор B задействуется посредством поворотного механизма непосредственно пружинным приводом и соединён с поворотными механизмами опорных изоляторов А и С посредством соединительных штанг.
На встроенной в блок привода монтажной раме расположены все устройства, необходимые для контроля и управления выключателем, а так же клеммные коробки, необходимые для электрических присоединений.
Три опорных изолятора силового выключателя одинаковы по исполнению. Гасительная камера монтирована на штыревом изоляторе, образующем изоляцию с землей.
Движение выключения передается от пружинного привода (на потенциал земли) через приводной шток, вал и контактный шток на гасительную камеру (на потенциал высокого напряжения).
В поворотном механизме расположен фильтрующий пакет, предназначенный для сбора продуктов разложения элегаза и для поддержания элегаза в сухом состоянии.
Система контактов дугогасительной камеры расположена в газоплотной фарфоровой рубашке.
Выключатели полностью соответствуют российским и мировым стандартам и имеют ряд особенностей:
· Практически полное отсутствие обслуживания (гарантийный срок 5 лет, первый осмотр через 12 лет, первый средний ремонт через 25 лет, срок службы до 40 лет);
· Простота и надежность пружинного привода (ресурс десять тысяч операций включение-отключение);
· Низкие перенапряжения при отключении индуктивных токов (достигается за счет оптимального гашения дуги при переходе тока через нуль);
· Высокая электрическая прочность даже при атмосферном давлении;
· Высокая сейсмостойкость (оптимизированная конструкция полюсов и рамы);
· Низкий уровень шума (для срабатывания требуется небольшая механическая энергия);
· Простая установка и ввод в эксплуатацию (каждый выключатель после сборки испытывается и отправляется на место установки в виде нескольких крупных узлов).
Элегазовые выключатели на напряжение 110, 220 кВ серии 3AP1DT. Силовой выключатель 3AP1DT является баковым трехполюсным автоматическим компрессионным выключателем в исполнении для наружной установки, где в качестве изолирующего и дугогасящего средства применяется элегаз.
Выключатель имеет один пружинный привод на все фазы, что позволяет ему выполнять операцию АПВ на трёх фазах.
Выключатель предназначен для эксплуатации в электрических сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 110 (220) кВ. Выключатель рассчитан для работы в сетях с заземлённой нейтралью (с коэффициентом замыкания на землю не более 1,4);
Выключатель может эксплуатироваться на высоте до 1000м над уровнем моря в районах с сейсмичностью по шкале MKS - 64 до 7 балов.
Силовой выключатель предназначен для применения в диапазоне температуры окружающей среды от — 45 °C до + 40 °C.
Внешний вид выключателя серии 3AP1DT приведен на рисунке 3.9.
Три полюса силового выключателя находятся на общей опорной раме. Блоки переключения заполнены газом SF6 в качестве гасящего и изоляционного средства.
Три полюса выключателя соединены трубопроводом в газовую камеру. Плотность газа SF6 проверяется устройством контроля плотности, а давление указывается манометром.
Выключатель оснащён пружинным приводом, который находится в блоке привода, расположенном на несущей опоре. Необходимая для выполнения коммутации энергия накапливается в общей для всех полюсов включающей пружине и отключающей пружине. Включающая и отключающая пружины расположены в блоке привода.
Полюс выключателя C задействуется непосредственно пружинным приводом через направляющий редуктор и посредством соединительной штанги соединяется с направляющими редукторами полюсов выключателя А и B. Соединительные штанги находятся под крышкой.
На монтажной раме, интегрированной в узел привода, находятся все устройства для управления и контроля выключателя, а так же клеммные колодки, необходимые для электроподключения, включая клеммные колодки для трансформатора тока.
Составными частями полюса выключателя являются:
· блок переключения,
· трансформатор тока,
· вывод,
· кабель с подключением высокого напряжения.
Все три полюса силового выключателя имеют одинаковую конструкцию. Направляющий редуктор монтирован в трех различных расположениях.
Движение выключения передается от пружинного привода (на потенциал земли) через приводной шток, вал и контактный шток из изолирующего материала на блок переключения (на потенциал земли).
В поворотном механизме расположен фильтрующий пакет, предназначенный для сбора продуктов разложения элегаза и для поддержания элегаза в сухом состоянии.
Контактная система блока переключения находится в герметичном корпусе.
Основные параметры выключателей серии 3AP1DT приведены в таблице 3.9.
Таблица 3.9. Основные технические характеристики выключателей серии 3AP1DT
| № | Наименование параметра | Норма | ||
| 3AP1DT -145/EK | 3AP1DT -245/EK | |||
| Номинальное напряжение, кВ | ||||
| Наибольшее рабочее напряжение, кВ | ||||
| Номинальный ток, А | ||||
| Номинальный ток отключения, кА | 40, 50 | |||
| Полное время отключения, с | 0,057 | 0,05 | ||
| Собственное время отключения, с | 0,034 | 0,037 | ||
| Собственное время включения, с | 0,063 | 0,058 | ||
Выключатели полностью соответствуют российским и мировым стандартам и имеют ряд особенностей:
· минимальные требования по обслуживанию, сводящиеся только к внешним осмотрам (гарантийный срок 5 лет, первое техническое обслуживание через 12 лет, первый средний ремонт через 25 лет, срок службы до 40 лет);
· простота и исключительная надежность пружинного привода (ресурс десять тысяч операций включение-отключение с произвольной паузой);
· герметичность выключателя, обеспеченная строгим соблюдением технологии сборки и применением системы персонифицированного контроля на предприятии;
· долговечная конструкция главных контактов, обеспечивающая большой коммутационный ресурс за счёт применения автокомпрессионного принципа гашения дуги и использования современных материалов;
· низкие перенапряжения при отключении индуктивных токов (достигается за счет оптимального гашения дуги при переходе тока через нуль);
· высокая электрическая прочность изоляции даже при атмосферном давлении;
· низкий уровень шума (для срабатывания требуется небольшая механическая энергия);
· простая и быстрая установка и ввод в эксплуатацию (каждый выключатель после сборки испытывается и отправляется на место установки в виде нескольких укрупненных узлов);
· встроенные трансформаторы тока.
Компания «ABB». В конце 1970-х – начале 1980-х годов структурные изменения в мировой экономике нанесли сильнейший удар по компании Браун Бовери
Среди стран-покупателей во многих сферах бизнеса, особенно в такой важной, как производство электроэнергии, наблюдались тенденции спада в экономике, приведшие к значительному сокращению потребления. Избыток производственных мощностей по всему миру стал причиной ожесточенной конкуренции за немногочисленные заказы и сниженных размеров прибыли. Такое развитие событий подтолкнуло материнскую компанию Браун Бовери впервые за десятилетия прибегнуть к сокращению продолжительности рабочей недели и временным увольнениям. Тогда корпорация поставила перед собой новые цели, сократила производство и предприняла реорганизационные меры для того, чтобы вернуться на прежние уровни прибыльности и экономической эффективности.
Российская Группа концерна АББ разрабатывает и производит продукцию, которая находится на уровне международных стандартов качества, но одновременно соответствует российским стандартам и техническим требованиям. География поставок продукции компании велика: от Калининграда до Камчатки.
В России АББ следует своей глобальной стратегии долгосрочных капитальных вложений, уделяя особое внимание расширению присутствия на местном рынке с тем, чтобы быть ближе к российским заказчикам для максимально полного удовлетворения потребностей местного рынка.
Компания АББ Электроинжиниринг является дочерней компанией международного электротехнического концерна АББ и имеет собственное производство элегазовых баковых и колонковых выключателей 110 и 220 кВ в г. Чебоксары, Россия. Выключатели, выпускаемые российским предприятием по технологии ведущих западных компаний АББ, сертифицированы на соответствие требованиям стандартов РФ и адаптированы к условиям работы в отечественных энергосистемах.
Компания АББ Электроинжиниринг осуществляет проектные, монтажные и пуско-наладочные работы, оказывает помощь в выполнении работ по техническому обслуживанию, обеспечивает заказчиков необходимым газотехнологическим оборудованием, специальными инструментами, приспособлениями и материалами.
Элегазовый выключатель на напряжение 110, 220 кВ серии РМ. Выключатель элегазовый баковый серии PM может применяться для коммутации электрических цепей в нормальных и аварийных режимах, в том числе в циклах АПВ, в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 110, 220 кВ.
Выключатель предназначен для эксплуатации на открытом воздухе в районах с умеренным климатом при следующих условиях:
· окружающая среда - невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Содержание коррозионноактивных агентов соответствует типу атмосферы II по ГОСТ 15150-69;
· верхнее значение температуры окружающего выключатель воздуха - 40°С;
· нижнее значение температуры окружающего выключатель воздуха - минус 55°С;
· относительная влажность воздуха при температуре 20°С - 80% (верхнее значение 100% при 25°С);
· выключатель нормально работает в условиях гололеда при толщине корки льда до 20 мм и ветре со скоростью 15 м/с, а при отсутствии гололеда - при ветре со скоростью до 40 м/с;
· высота установки над уровнем моря - до 1000 м;
· тяжение проводов в горизонтальном направлении перпендикулярно плоскости выключателя, приложенное к выводам, не более 1500 Н.
Выключатель может поставляться в соответствии с заказом с длинами пути утечки внешней изоляции по ГОСТ 8920-89.
Характерные особенности выключателей серии PM:
· Трехбаковая конструкция.
· Заземленные полюсные баки.
· Отработанная и проверенная многолетним опытом эксплуатации конструкция дугогасительного устройства.
· Одно дугогасительное устройство на полюс.
· Автономный пружинный привод.
· Фарфоровые или композитные (полимерные) вводы.
· Проходные трансформаторы тока на вводах.
· Меньший вес по сравнению с другими баковыми выключателями. При установке выключателя на подстанции снижаются требования к фундаменту и уменьшается нагрузка на подъемный кран.
· Высокая надежность и простота, обусловленные снижением механических усилий, необходимых для работы современного дугогасительного устройства.
· Компактная и простая конструкция.
Полюса выключателя выполнены в виде горизонтально расположенных алюминиевых баков с вводами высокого напряжения. Все три полюса установлены на общей раме, соединены кинематически и управляются общим пружинным приводом, расположенным в шкафу управления. Полюса выключателя имеют единую элегазовую систему.
В конструкции выключателя типа "242PMRI" междуфазные валы полюсов не соединены между собой, а крепятся к центральному коленчатому рычагу. С помощью подшипников, три стержня выходят из привода, имеющего три отдельных гидравлических поршня, которые приводят в движение каждый полюс отдельно. Этот выключатель отличается от выключателя типа "PMR" шкафом управления, в котором умещается более мощный привод и аппаратура пофазного управления привода. Для пофазного управления с этой конструкцией поставляется дополнительное устройство для синхронной коммутации фаз по желанию заказчика.
Энергия, необходимая для включения или отключения выключателя типа PM, обеспечивается пружинным приводом FSA-2. Используются по две пружины включения и отключения. Включающие пружины заводятся электродвигателем через редуктор и червячную пару. Двигатель включается автоматически после срабатывания выключателя на включение; вспомогательные контакты отключают двигатель после того, как пружины полностью натянуты. Отключающие пружины заводятся в процессе включения выключателя. Управление выключателем осуществляется с помощью включающей и отключающей катушек.
От привода движение передается к подвижным контактам полюсов выключателя с помощью приводного механизма, который включает тягу, идущую от привода к межполюсным валам, левый и правый межполюсные валы и приводные рычаги полюсов, соединенные тягами с подвижными контактами.
Для выключателя типа "242PMR" поставляется приводной механизм типа "НМВ-1.8". Он характеризуется высокой механической прочностью. Стопа дисковых пружин является системой хранения энергии, достаточной для рабочего цикла О-ВО-ВО. Во время операций включения и отключения гидравлическое масло приводит в движение поршень гидропружинного привода за счет энергии стопы дисковых пружин. Пружины заводятся гидравлическим насосом и эта запасная энергия приводит масло во время отключения и включения выключателя. После полного расхода энергии, пружины автоматически заводятся менее чем за 45 секунд.
Гидропружинный привод типа HMB-2S для выключателя типа PMRIсостоит из трех отдельных гидравлических поршней, присоединенных к трем коленчатым рычагам, выполняя пофазное включение/отключение. Все три гидравлических поршня приводится в движение одной стопой дисковых пружин. Привод состоит из трех отдельных комплектов гидроприводов, вентилей, соленоидов управления и вспомогательных контактов выключателя. Стопа пружин, гидронасос и резервуар масла общие. В результате, привод имеет гораздо меньший размер и проще в экплуатации чем три однофазных привода, как часто бывает при конструкциях с пофазным управлением.
Три полюса соединены крутильной приводной связью, Привод типа НМВ прямо соединяется к центральному коленчатому рычагу, который приводит оба внешних полюса двумя междуфазными крутильными валами. Такая конструкция легко адаптируется к пофазному управлению с приводом типа HMB-2S на выключателе типа PMRI.
Гашение электрической дуги отключения осуществляется в одноразрывном автодутьевом автокомпрессионном дугогасительном устройстве, находящемся в баке полюса. Поток элегаза, обеспечивающий гашение дуги, создается в результате воздействия энергии дуги отключения, а также сжатия элегаза в цилиндре, перемещаемом вместе с подвижными контактами за счет энергии привода. Для предотвращения чрезмерного повышения давления в баках полюсов в них устанавливаются предохранительные диски.
Подвод тока к дугогасительному устройству осуществляется через вводы высокого напряжения. На каждом полюсе под тупым углом к баку установлено два ввода высокого напряжения. По заказу потребителя могут поставляться вводы с фарфоровыми или композитными (полимерными) изоляторами. Нижние фланцы вводов прикреплены болтами к фланцам полюсных баков. Ввод представляет собой прочный резервуар, заполненный элегазом, через который проходит токоведущий стержень. Верхний конец стержня соединен с выводом выключателя, а нижний конец - с дугогасительным устройством. Распределение напряжения на нижнем конце ввода эффективно выравнивается внутренним экраном.
На наружной части ввода располагаются трансформаторы тока.
Трансформаторы тока могут заменяться и переставляться без снятия вводов. Вторичные обмотки выведены на клеммные колодки в шкафу управления и закорочены.
В шкафу управления находятся: пружинный привод, сборки выводов трансформаторов тока и элементы схемы электрического управления. К этим элементам управления относятся электрические реле, устройство регистрации плотности элегаза, манометр и все вспомогательные выключатели. Сборки выводов для внутренних и внешних подсоединений легко заменяемы.
Механически переключаемые 10 вспомогательных выключателей регулируются и могут быть преобразованы из нормально разомкнутых в нормально замкнутые. Устройства оперативного управления монтируются на поверхности панели внутри шкафа.
Полюса выключателя герметизированы и заполняются элегазом. Герметичность объема, заполненного газом, обеспечивается с помощью системы уплотнений. Все три полюса объединены в одну газовую систему газовой магистралью. Контроль плотности элегаза в этой системе осуществляется с помощью монитора плотности, работающего по принципу сравнения давления в эталонном и контролируемом объеме. Каждый полюс имеет фильтр, абсорбирующий влагу и продукты разложения элегаза дугой.
Основные параметры выключателей серии PM приведены в таблице 3.10.
Таблица 3.10. Основные технические характеристики выключателей серии PM
| № | Наименование параметра | Норма | ||
| 145 PM | 242 PMR | |||
| Номинальное напряжение, кВ | ||||
| Наибольшее рабочее напряжение, кВ | ||||
| Номинальный ток, А | ||||
| Номинальный ток отключения, кА | ||||
| Полное время отключения, с | 0,05 | 0,055 | ||
| Собственное время отключения, с | 0,03 | 0,033 | ||
| Собственное время включения, с | 0,065 | 0,063 | ||
| Количество на фазу трансформаторов тока, шт | ||||
Внешний вид выключателя серии PM приведен на рисунке 3.10.
Преимущества выключателя:
· Минимальное обслуживание.
· Снижение нагрузки на фундамент.
· Сокращение времени установки.
· Отсутствие элементов, требующих ручной смазки.
· Отключение с высокой скоростью.
· Надежная коммутация конденсаторных батарей и реакторов.
· Высокая сейсмостойкость.
· Работоспособность при температуре окружающей среды до – 55°С
Элегазовый выключатель на напряжение 110, 220 кВ серии LTB. Выключатель элегазовый колонковый серии LTB может применяться для коммутации электрических цепей в нормальных и аварийных режимах, в том числе в циклах АПВ, в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 110, 220 кВ.
Выключатель предназначен для эксплуатации на открытом воздухе в районах с умеренным климатом при следующих условиях:
· окружающая среда - невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Содержание коррозионноактивных агентов соответствует типу атмосферы II по ГОСТ 15150-69;
· верхнее значение температуры окружающего выключатель воздуха - 40°С;
· нижнее значение температуры окружающего выключатель воздуха - минус 55°С;
· относительная влажность воздуха при температуре 20°С - 80% (верхнее значение 100% при 25°С);
· выключатель нормально работает в условиях гололеда при толщине корки льда до 20 мм и ветре со скоростью 15 м/с, а при отсутствии гололеда - при ветре со скоростью до 40 м/с;
· высота установки над уровнем моря - до 1000 м;
· тяжение проводов в горизонтальном направлении перпендикулярно плоскости выключателя, приложенное к выводам, не более 1500 Н.
Энергия, необходимая для прерывания токов КЗ, частично отбирается от самой дуги, существенно снижая необходимую энергию привода. Снижение рабочей энергии обеспечивает уменьшение механических нагрузок на сам выключатель, а также на фундамент, и повышает степень надежности работы выключателя.
Полюсы выключателя могут быть смонтированы на отдельных опорных стойках или, как в случае с выключателем LTB D, на общей опорной раме.
Внешний вид выключателя серии LTB приведен на рисунке 3.11.
В каждой дугогасительной камере помещается абсорбционный фильтр (диссикант), который поглощает влагу и продукты разложения.
Система герметизации содержит двойные уплотнительные кольца круглого сечения из нитрильного каучука во всех неподвижных уплотнениях и двойные X-образные (по форме сечения) кольца на всех динамических уплотнениях.
Уплотнения такого типа применялись в выключателях АББ более 30 лет с высокими эксплуатационными результатами в различных климатических условиях. Утечка элегаза составляет менее 0,5% в год.
Поскольку отключающая способность зависит от плотности элегаза, выключатели семейства LTB оборудованы мониторами плотности. Монитор плотности представляет собой реле давления с температурной компенсацией. Поэтому предупредительный сигнал и функция блокировки включаются только в том случае, когда плотность элегаза снижается из-за его утечки. В стандартном исполнении выключатели семейства LTB D на напряжения 72,5-170 кВ оборудованы одним общим монитором плотности на все три полюса. Как альтернатива в других вариантах выключатель LTB D может иметь по одному монитору плотности на полюс. Все выключатели типа LTB E имеют по одному монитору плотности на полюс.

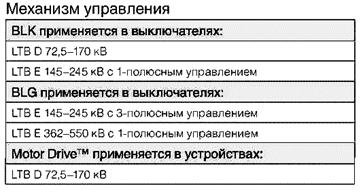

В выключателях серии LTB могут применяться различные виды приводов (см таблицу 3.12)
Таблица 3.11. Виды приводов выключателей серии LTB
Выключатель оперируется механизмом управления с моторно-пружинным приводом, установленным в компактном брызгозащищенном и коррозионно-стойком шкафу, закрепленным на опорной конструкции.
Один привод BLK применяется для 3-х пол. режима управления выключателями LTB D 72,5-170 кВ.
Три привода BLK В применяются для пополюсного режима управления выключателями LTB D 72,5-170 кВ. По запросу с выключателями этого типа может поставляться электропривод Motor DriveTM.
В пополюсном режиме управления с выключателем LTB E до 245 кВ устанавливаются три привода BLK.
В трехполюсном режиме управления с выключателем LTB E до 245 кВ устанавливается один привод BLG.
Механическая стойкость обеспечивает достаточный запас прочности при нормальных ветровых нагрузках и динамических нагрузках со стороны проводов.
Опорные конструкции входят в состав выключателей LTB стандартного исполнения. Опорные конструкции выполнены из стали с горячей оцинковкой. Стандартные исполнения конструкций:
LTB D 72,5-170 кВ - Одна опорная стойка на полюс или одна общая межполюсная балка с двумя опорными стойками.
LTB E все типы - Одна опорная стойка на полюс.
Опорные конструкции рассчитаны на подключение к заземлению с помощью просверленных отверстий на каждой стойке.
Выключатели LTB в стандартном исполнении оборудованы плоскими алюминиевыми выводами толщиной 20 мм для LTB D и 28 мм для LTB E.
Выключатели с вертикально расположенными дугогасительными камерами имеют аппаратные выводы с обеих сторон для присоединения проводов с каждого направления.
Выключатели с горизонтально расположенными камерами имеют по одному аппаратному выводу на каждой камере. Выводы направлены вверх.
Выключатели типа LTB в стандартном исполнении поставляются с изоляторами из высококачественного фарфора с коричневым глазурованием или с композитными изоляторами (светло-серого цвета). По требованию возможна поставка выключателей LTB со светло-серыми фарфоровыми изоляторами.
В стандартном исполнении выключатели LTB имеют большую длину пути утечки. По требованию возможна поставка выключателей с большим значением пути утечки.
Основные параметры выключателей серии LTB приведены в таблице 3.11.
Таблица 3.12. Основные технические характеристики выключателей серии LTB
| № | Наименование параметра | Норма | ||
| LTB145 D1 | LTB 245 E1 | |||
| Номинальное напряжение, кВ | ||||
| Наибольшее рабочее напряжение, кВ | ||||
| Номинальный ток, А | ||||
| Номинальный ток отключения, кА | 40, 50 | |||
| Полное время отключения, с | 0,04 | 0,040 | ||
| Собственное время отключения, с | 0,022 | 0,017 | ||
| Собственное время включения, с | 0,04 | 0,055 | ||
