Защита полыми оболочками

Применение полых оболочек в виде вакуумно-плотных корпусов (рис. 3.35).

позволяет создать наиболее благоприятные условия для защищаемых элементов. При этом отсутствует непосредственный контакт элементов с оболочкой, в результате чего исключается механическое и химическое взаимодействие между ними, улучшается теплоотвод (при использовании оболочек, теплопроводность которых выше теплопроводности полимеров), повышается надежность влагозащиты и обеспечивается электро­магнитное экранирование (при использовании оболочки из метал­ла или металлизированной керамики), ослабляются паразитные связи ввиду при замене полимера сухим воздухом или инертным газом (давление которого обычно несколько превышает давление окружающего воздуха). Сухой воздух уменьшает относительную влажность в гермообъеме, а инертный газ — окисляемость материалов ФЭ и ЛС (особенно бескорпусных ИС).

Полые влагозащитные оболочки применяют как для частичной герметизации (ИС, микросборки), так и полной (бортовые и наземные САУ ЛА, эксплуатируемые на открытом воздухе). Необходимость дополнительной защиты от влаги компонентов наземных САУ ЛА с помощью полых оболочек вызвана недостаточ­ной надежностью монолитных полимерных оболочек, а также не­обходимостью защиты от влаги электрических связей (печатных плат, объемных проводников, соединителей).

Полная герметизация может быть разъемной и неразъемной. Неразъемные соединения получают пайкой или сваркой. Конструкция паяного шва (рис. 3.36).

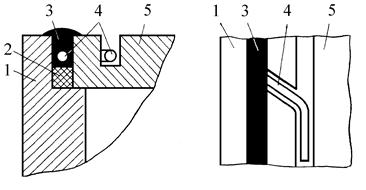

Рис. 3.36. Герметизация корпуса САУ ЛА паяным швом: 1 – кожух-основание; 2 – резиновая прокладка; 3 – припой; 4 – проволока; 5 - крышка	Рис. 3.37. Герметизация резиновой прокладкой: 1 – корпус; 2 – прокладка; 3 - крышка

позволяет производить разгерметизацию (с помощью стальной проволоки) и повторную (до 5 раз) герметизацию. Герметизация разъемных корпусов обеспечивается специальными прокладками из резины (рис. 3.37), пластиков, мягких металлов (Cu, Al, Pb. In). Если герметизируемый объем невелик (обычно до 3 дм³ ), то масса стягивающих болтов может составлять значительную часть его массы.

Качество герметизации в полые оболочки характеризуется течью (дм³ ·Па/с).
